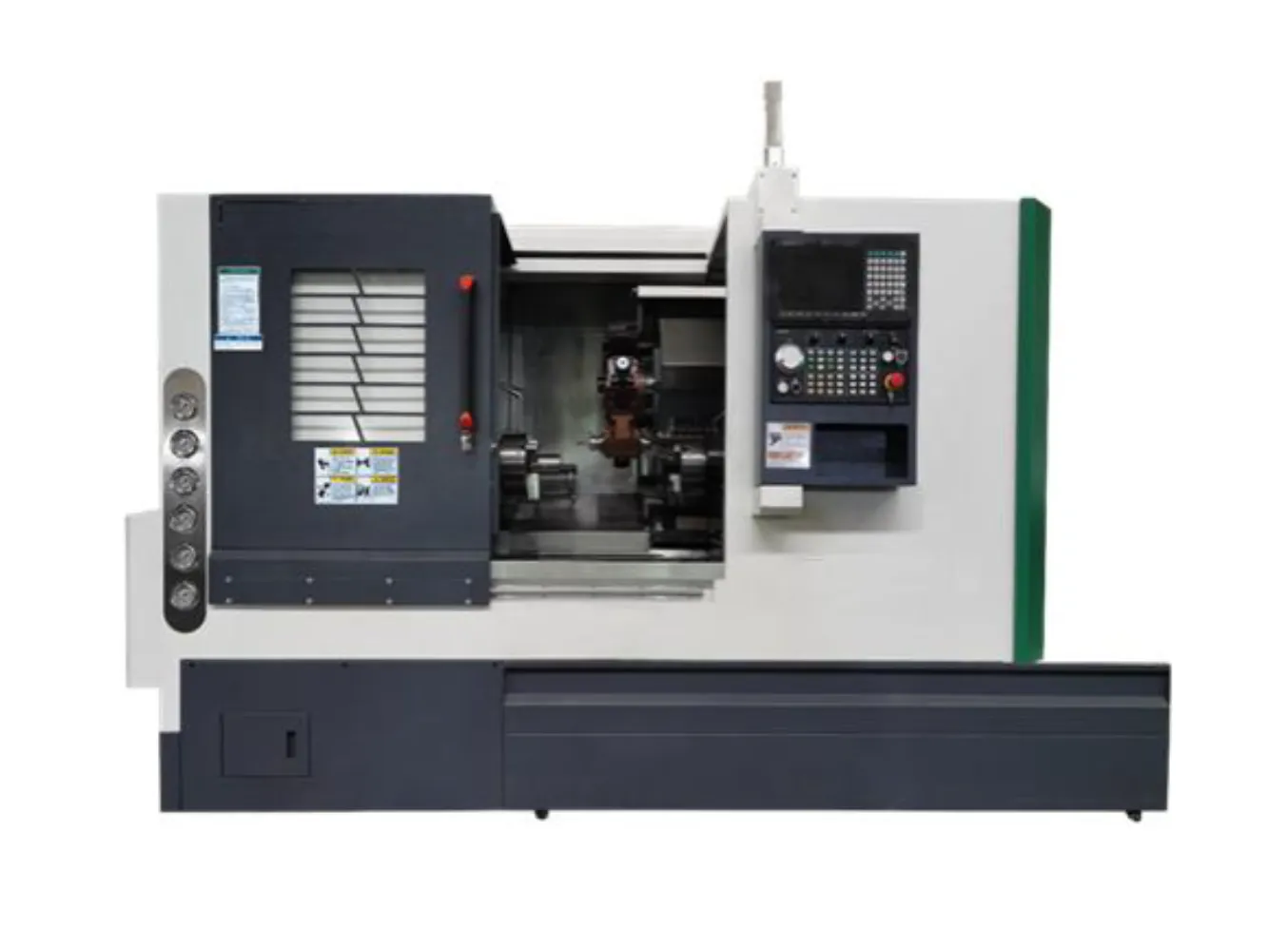

Токарный станок с ЧПУ CY-STC65mY
Высокоточный токарный обрабатывающий центр с ЧПУ и осью Y. Предназначен для комплексной обработки деталей различной сложности, оснащен контршпинделем и автоматическим конвейером стружки.
Цена:
Дополнительные услуги
Комплектация:
|
Узел |
Наименование |
|
|
Ось C |
|
Горизонтальная револьверная головка |
12-позиционная ось +Y |
|
Конвейер для стружки |
Автоматический конвейер стружки |
|
|
10-дюймовый гидравлический полый 3-кулачковый патрон для главного шпинделя |
|
|
8-дюймовый гидравлический полый 3-кулачковый патрон для контршпинделя |
|
|
Гидравлическая станция |
Точность станка:
|
Узел |
Наименование |
Параметр |
|
|
Округлость заготовки |
0.005mm/Ф150mm |
|
Цилиндричность заготовки |
0.025mm /300mm |
|
|
Плоскостность заготовки |
0.022mm/Ф300mm |
|
|
Шероховатость поверхности заготовки |
Ra1.6μm |
|
|
Точность позиционирования |
X-ось |
0.012mm |
|
Y ось |
0.006mm |
|
|
Z ось |
0.018mm |
|
|
C ось |
59" |
|
|
Повторяемость |
X ось |
0.005mm |
|
Y ось |
0.006mm |
|
|
Z ось |
0.008mm |
|
|
C ось |
25" |
Технические характеристики:
|
Узел |
Наименование |
Ед. изм. |
Параметр |
|
Основные параметры обработки |
Диаметр обработки над станиной |
мм |
Φ650 |
|
Диаметр обработки над наклонной станиной |
мм |
Φ450 |
|
|
Максимальный диаметр поворота (диск/вал) |
мм |
Φ500/Φ360 |
|
|
Максимальная длина поворота |
мм |
1000 |
|
|
Шпиндель |
Конус шпинделя |
|
A2-8 |
|
Конус отверстия шпинделя |
|
Φ90,1:20 |
|
|
Диаметр отверстия шпинделя |
мм |
Φ82 |
|
|
Гидравлический полый 3-кулачковый патрон |
дюйм |
10 |
|
|
Максимальный диаметр сквозного отверстия |
мм |
Φ68 |
|
|
Диапазон частоты вращения шпинделя |
мм |
50-3000 |
|
|
Мощность двигателя шпинделя (номинальная /30 мин.) |
кВт |
15/18.5 |
|
|
Контршпиндель |
Конус |
|
A2-6 |
|
Конус отверстия шпинделя |
|
Φ70,1:20 |
|
|
Диаметр отверстия шпинделя |
mm |
Φ66 |
|
|
Гидравлический полый 3-кулачковый патрон |
inch |
8 |
|
|
Максимальный диаметр отверстия шпинделя |
mm |
Φ50 |
|
|
Диапазон частоты вращения шпинделя |
mm |
50-4000 |
|
|
Мощность двигателя шпинделя (номинальная /30 мин.) |
kW |
22/30 |
|
|
Оси |
Направляющие |
|
Линейная направляющая |
|
Высокая скорость перемещения по оси X/Z |
m/min |
18/18 |
|
|
Перемещение по оси X |
mm |
350 |
|
|
Перемещение по оси Y |
mm |
±75 |
|
|
Перемещение по оси Z |
|
1050 |
|
|
Перемещение контршпинделя |
|
1050 |
|
|
|
Инструментальный магазин |
mm |
12-позиционная силовая револьверная головка + ось Y |
|
Габариты станка |
Размер станка (Д×Ш×В) |
mm |
4526×2400×2312 |
|
Упаковочный размер (с ручным конвейером стружки) |
mm |
4800×2550×2650 |
|
|
Вес нетто/брутто (с автоматическим конвейером для стружки) |
kg |
9000/8000 |
|
|
Упаковочный размер (с автоматическим конвейером для стружки) |
|
6350×2550×2650 |
|
|
Вес нетто/брутто (с автоматическим конвейером для стружки) |
kg |
9700/8700 |
