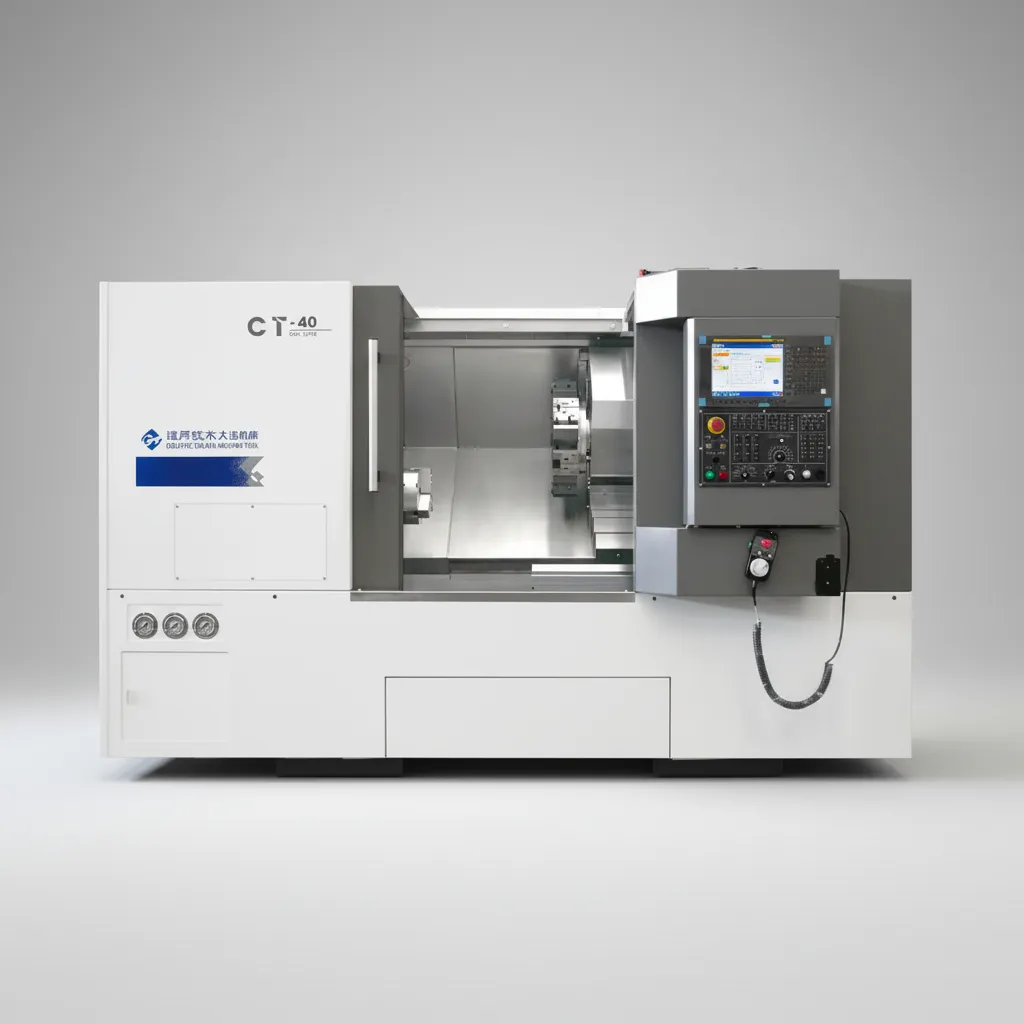

Токарный станок с наклонной станиной CT40 (CLS20)
Современный токарный станок с наклонной станиной и ЧПУ Fanuc для высокоточной обработки CT40 (CLS20) — это высокотехнологичный токарный станок с наклонной станиной (45°), оснащенный системой ЧПУ Fanuc 0i-TF (5) PLUS. Станок сочетает в себе высокую жесткость цельнолитой чугунной станины, мощный шпиндельный узел (11/15 кВт, 4500 об/мин) и 8-позиционную гидравлическую револьверную головку. Стандартно оснащен гидравлическим 8-дюймовым патроном со сквозным отверстием и позволяет обрабатывать пруток диаметром до 51 мм. Благодаря прецизионным направляющим THK и шарико-винтовым парам THK, станок обеспечивает точность позиционирования 0,008 мм и повторяемость 0,004 мм. Идеальное решение для серийного производства деталей в автомобильной, машиностроительной, нефтегазовой и других отраслях.
Цена:
Дополнительные услуги
Токарный станок с наклонной станиной CT40 (CLS20) — это современное высокопроизводительное оборудование, предназначенное для точной и эффективной токарной обработки деталей из прутка и патронных заготовок. Станок разработан с учетом требований серийного производства: высокая жесткость, надежность, точность и простота обслуживания.
Основные преимущества:
|
Преимущество |
Описание |
|
Наклонная станина (45°) |
Оптимальный отвод стружки, высокая жесткость, удобный доступ к рабочей зоне |
|
Цельнолитая чугунная станина |
Эффективное гашение вибраций, стабильность геометрии при интенсивной работе |
|
Линейные направляющие THK |
Высокая точность перемещения, минимальное трение, долговечность |
|
Мощный шпиндель (11/15 кВт, 4500 об/мин) |
Высокая производительность, возможность тяжелого резания |
|
Шпиндель А2-6 с полым гидроцилиндром |
Обработка прутка до Ø51 мм, сквозное отверстие 62 мм |
|
Гидравлический тормоз шпинделя |
Плавное движение и жесткая фиксация для фрезерных операций (опция) |
|
8-позиционная револьверная головка |
Быстрая смена инструмента (0,45 сек), высокая надежность и повторяемость |
|
Система ЧПУ Fanuc 0i-TF (5) PLUS |
Самая распространенная система в России, простота в освоении, сервис по всей стране |
|
Комплект поставки "под ключ" |
Патрон, задняя бабка, держатели, переходные втулки, мягкие кулачки — все включено |
|
Прецизионные компоненты |
Направляющие и ШВП THK, подшипники шпинделя и осей NSK — японское качество |
Конструктивные особенности
- Наклонная станина (45°) — обеспечивает свободное падение стружки, улучшенный доступ для оператора и высокую жесткость при тяжелом резании.
- Цельнолитая чугунная конструкция — эффективное гашение вибраций, стабильность геометрии при длительной интенсивной работе.
- Линейные направляющие THK — прецизионные направляющие качения обеспечивают высокую точность перемещения, минимальное трение и долгий срок службы.
- Шпиндельный узел — мощный двигатель 11/15 кВт, максимальная скорость 4500 об/мин, конус А2-6, сквозное отверстие 62 мм, пруток до 51 мм.
- Гидравлический тормоз шпинделя — для фиксации шпинделя при выполнении фрезерных операций.
- 8-позиционная гидравлическая револьверная головка — с сервоприводом, собственной разработки, время индексации 0,45 сек (ближайшая позиция) и 1,2 сек (самая дальняя).
- Задняя бабка — гидравлическая, диаметр пиноли 80 мм, ход 130 мм.
- Полностью закрытый защитный кожух — безопасность оператора, чистота на рабочем месте.
Области применения:
|
Отрасль |
Примеры деталей |
|
Автомобильная промышленность |
Втулки, штифты, оси, штуцеры, детали подвески |
|
Общее машиностроение |
Валы, втулки, фланцы, переходники |
|
Нефтегазовая промышленность |
Фитинги, штуцеры, муфты, ниппели |
|
Медицинская промышленность |
Имплантаты, инструменты, соединительные элементы |
|
Электроника и приборостроение |
Корпусные детали, оси, втулки малых диаметров |
|
Сантехника и пневматика |
Фитинги, переходники, клапаны |
Комплект поставки:
|
№ |
Компонент |
№ |
Компонент |
|
1 |
Fanuc 0i-TF (5) PLUS |
13 |
Рабочая лампа |
|
2 |
Гидравлическая задняя бабка |
14 |
Ящик для инструментов |
|
3 |
8-позиционная револьверная головка |
15 |
Цепной конвейер для стружки |
|
4 |
8-дюймовый гидравлический патрон |
16 |
Техническая документация |
|
5 |
Направляющие THK (Япония) |
17 |
Держатели для внутреннего инструмента × 4 шт |
|
6 |
Шарико-винтовые пары THK (Япония) |
18 |
Комплект распылительных труб × 8 шт |
|
7 |
Подшипники шпинделя NSK (Япония) |
19 |
Фиксирующие пластины инструмента × 4 шт |
|
8 |
Подшипники осей X/Z NSK (Япония) |
20 |
Переходные втулки φ25/32/20 мм |
|
9 |
Полностью закрытый защитный кожух |
21 |
Комплект мягких кулачков |
|
10 |
Защитная дверь |
22 |
Центр задней бабки × 1 шт |
|
11 |
Автоматическая система смазки |
23 |
Система охлаждения |
|
12 |
Интерфейс USB и функция DNC |
24 |
Гидравлическая станция |
Дополнительные опции (по требованию):
|
Опция |
Описание |
|
Ось C + приводной инструмент |
Фрезерование, сверление, нарезание резьбы |
|
Устройство подачи прутка (барфидер) |
Автоматическая подача длинномерного прутка |
|
Приемник готовых деталей |
Автоматический сбор обработанных деталей |
|
Автоматическая дверь |
Для организации работы «один оператор – несколько станков» |
|
Система высокого давления СОЖ |
Для эффективного отвода стружки и охлаждения |
|
Уловитель масляного тумана |
Очистка воздуха в рабочей зоне |
|
Система измерения инструмента (Renishaw) |
Автоматическая настройка инструмента |
|
Система измерения детали |
Контроль геометрии без снятия детали |
|
Трансформатор |
Для адаптации к местной сети |
|
Система ЧПУ Siemens или GSK |
По требованию заказчика |
|
Индивидуальный цвет станка |
По требованию заказчика |
Технические характеристики:
|
Параметр |
Ед. изм. |
Значение |
|
Рабочая зона |
|
|
|
Максимальный диаметр вращения над станиной |
мм |
500 |
|
Максимальная длина обработки |
мм |
450 |
|
Максимальный диаметр обработки (вал/диск) |
мм |
260/300 |
|
Тип направляющих |
|
Линейные направляющие (THK) |
|
Шпиндель |
|
|
|
Размер патрона |
дюйм |
8" |
|
Конус шпинделя |
|
ISO A2-6 |
|
Отверстие шпинделя |
мм |
62 |
|
Максимальный диаметр прутка |
мм |
51 |
|
Частота вращения шпинделя |
об/мин |
45 – 4500 |
|
Мощность двигателя шпинделя |
кВт |
11 / 15 |
|
Крутящий момент шпинделя |
Н·м |
93 / 127 |
|
Перемещения |
|
|
|
Ход по оси X |
мм |
165 |
|
Ход по оси Z |
мм |
500 |
|
Скорость быстрого хода по оси X |
м/мин |
20 |
|
Скорость быстрого хода по оси Z |
м/мин |
24 |
|
Револьверная головка |
|
|
|
Тип |
|
8-позиционная гидравлическая |
|
Размер хвостовика инструмента |
мм |
25 × 25 |
|
Время индексации (ближайшая/дальняя) |
сек |
0,45 / 1,2 |
|
Задняя бабка |
|
|
|
Диаметр пиноли |
мм |
80 |
|
Ход пиноли |
мм |
130 |
|
Точность |
|
|
|
Точность позиционирования X/Z |
мм |
0,008 / 0,008 |
|
Точность повторяемости X/Z |
мм |
0,004 / 0,004 |
|
Система управления |
|
|
|
Система ЧПУ |
|
Fanuc 0i-TF (5) PLUS |
|
Шпиндельный двигатель |
|
βiⅠ12/10000-B (11/15 кВт, 10000 об/мин) |
|
Двигатели осей X/Z |
|
X: βiSc 8/3000-B; Z: βiSc 12/2000-B |
|
Габариты и вес |
|
|
|
Габаритные размеры (Д×Ш×В) |
мм |
2580 × 1700 × 1760 |
|
Вес станка |
кг |
4000 |
