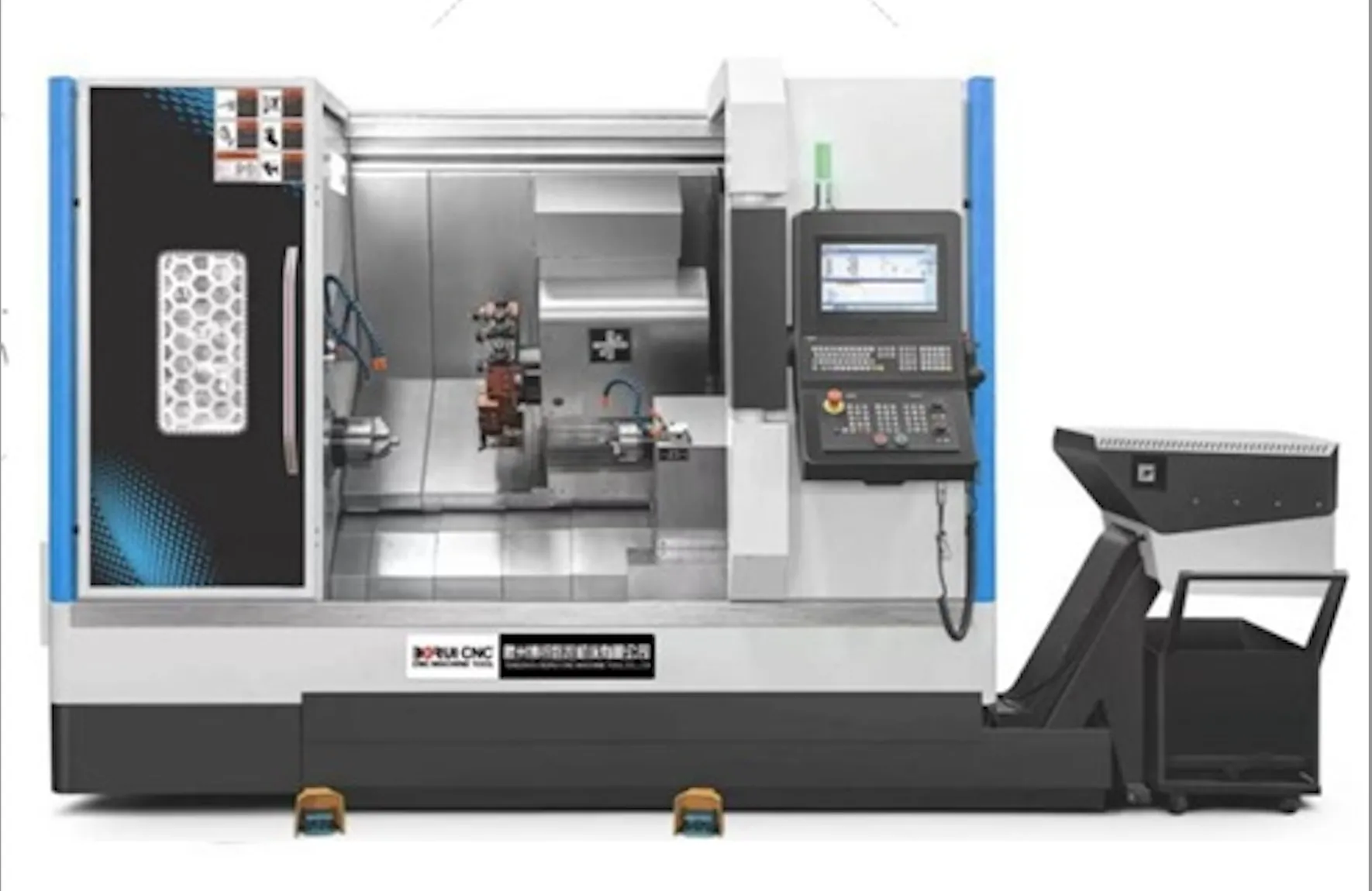

Токарный станок с наклонной станиной с ЧПУ BR570DYSA
Токарный станок с ЧПУ BR570DYSA — это мощный, универсальный станок с наклонной станиной 30°, двумя шпинделями, осями Y и C, 12-позиционной револьверной головкой и возможностью установки барфидера и систем автоматизации. Подходит для комплексной обработки деталей с двух сторон, в том числе с использованием живого инструмента.
Цена:
Дополнительные услуги
Преимущества

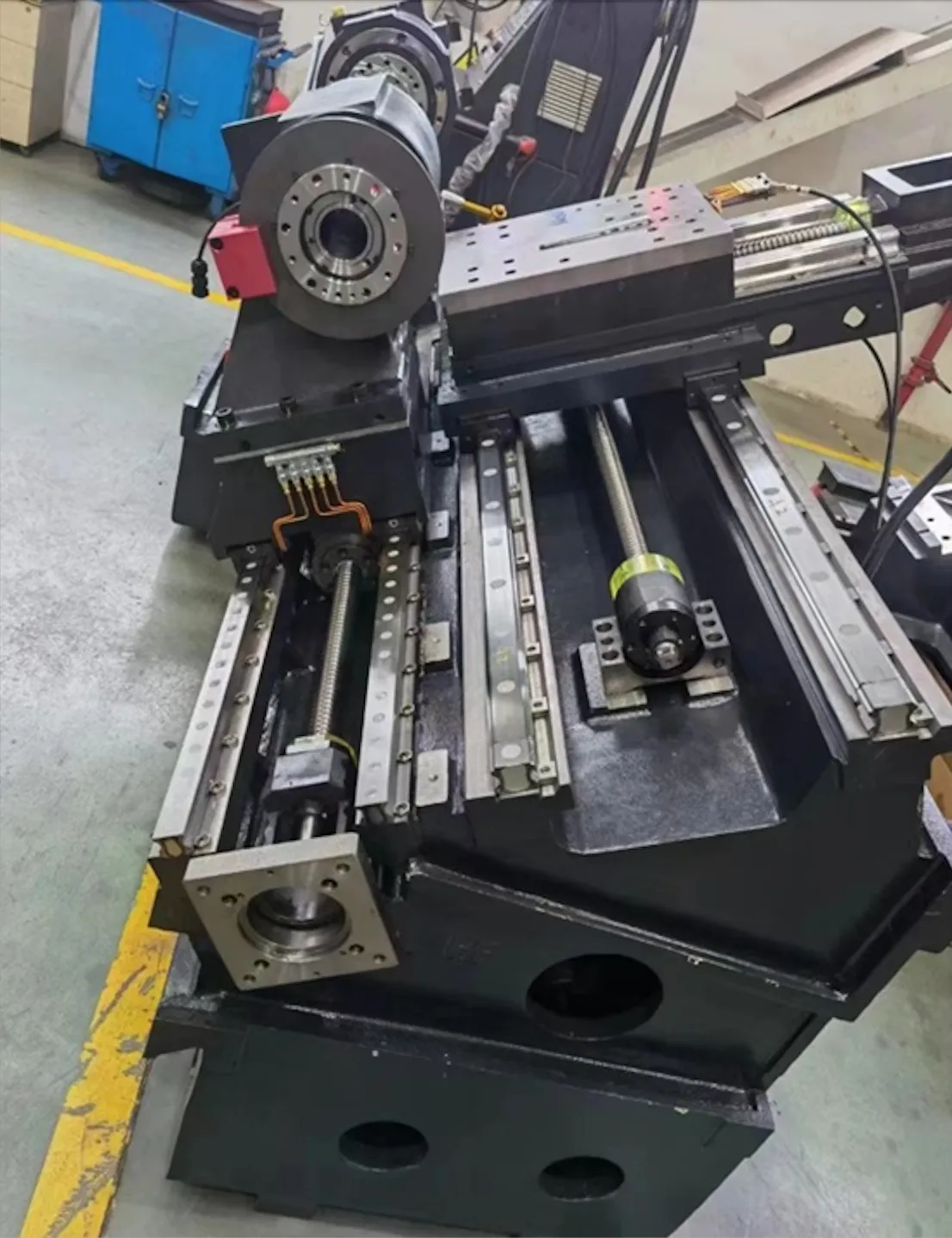

- Прецизионные линейные направляющие (Тайвань, 45 мм)
- Полностью закрытая защита
- Система охлаждения и смазки
- Встроенное водяное охлаждение высокого давления

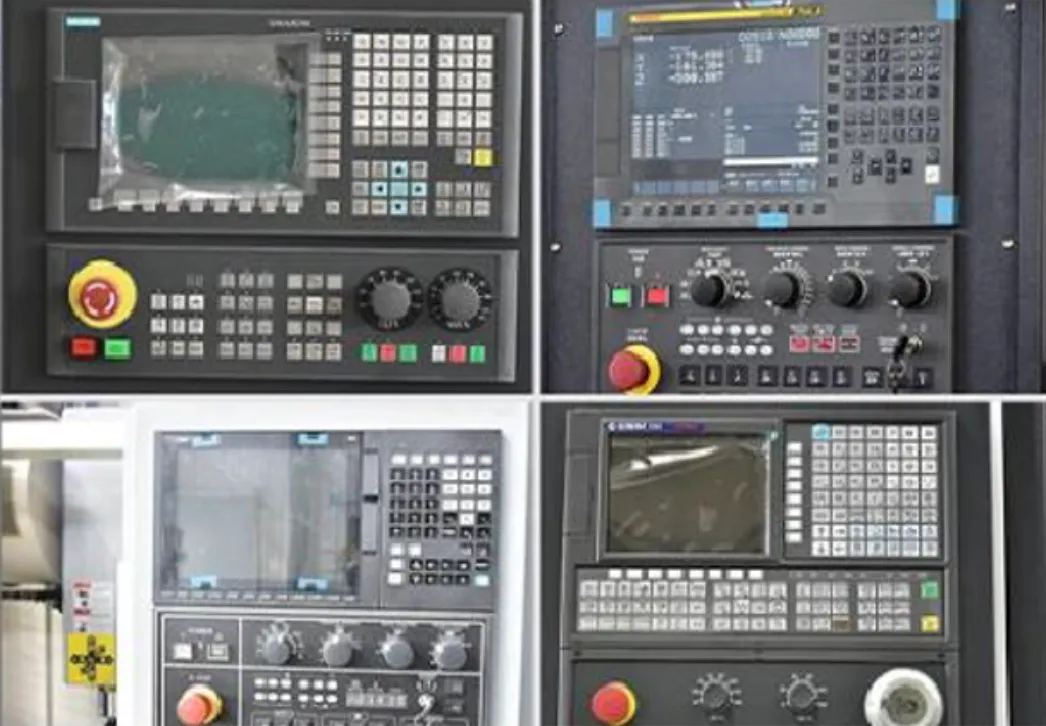

- Совместимость с системами ЧПУ: Syntec, Fanuc 0i TF Plus, Siemens, GSK
Комплектация
- ЧПУ Syntec 22TA (опции: Fanuc 0i TF Plus, Siemens, GSK)
- Ось Y и ось C
- Контршпиндель с гидропатроном (8″, A2-6)
- Револьверная головка на 12 позиций BMT55

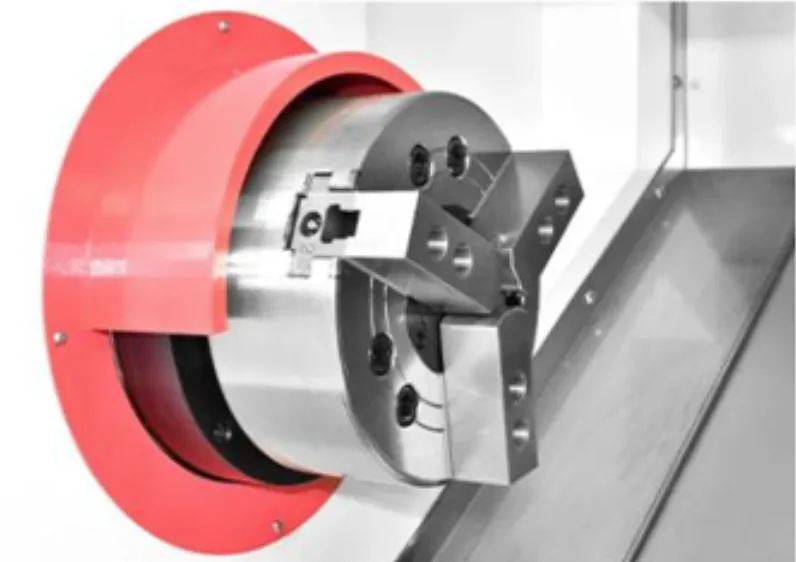

- Гидравлические патроны 3-кулачковые (10″ и 8″)
- Водяное охлаждение высокого давления
- Система смазки и освещения
- Электрический теплообменник
- Ящик для стружки, резервуар для воды
- Ручной генератор импульсов
- Трёхцветный световой индикатор
- Улавливатель деталей
Дополнительные опции
- Автоматический конвейер стружки
- Барфидер (Ø8–65 мм, L = 1500 мм)
- Система измерения инструмента Renishaw
- Уловитель деталей
Основные параметры
|
Параметр |
Значение |
|
Макс. диаметр поворота на станине |
Φ680 мм |
|
Макс. диаметр обработки |
Φ400 мм |
|
Макс. диаметр над держателем |
Φ360 мм |
|
Расстояние между патронами (макс./мин.) |
660 / 40 мм |
Первый шпиндель
|
Параметр |
Значение |
|
Конус шпинделя |
A2-8 (10") |
|
Мощность двигателя |
27 кВт |
|
Макс. скорость |
2000 об/мин |
|
Диаметр отверстия шпинделя |
Φ86 мм |
|
Диаметр прутка |
Φ72 мм |
Второй шпиндель
|
Параметр |
Значение |
|
Конус шпинделя |
A2-6 (8") |
|
Мощность двигателя |
22 кВт |
|
Макс. скорость |
4300 об/мин |
|
Диаметр отверстия шпинделя |
Φ66 мм |
|
Диаметр прутка |
Φ52 мм |
Перемещения и оси
|
Параметр |
Значение |
|
Перемещения по осям X / Z / Y / W |
260 / 830 / ±50 / 650 мм |
|
Ось Y и ось C |
Да |
|
Центр по высоте |
170 мм |
Конструкция
|
Параметр |
Значение |
|
Тип станины |
Интегрированная, наклон 30° |
|
Размер станка (Д×Ш×В) |
3600×2100×2350 мм |
|
Вес |
~5600 кг |
