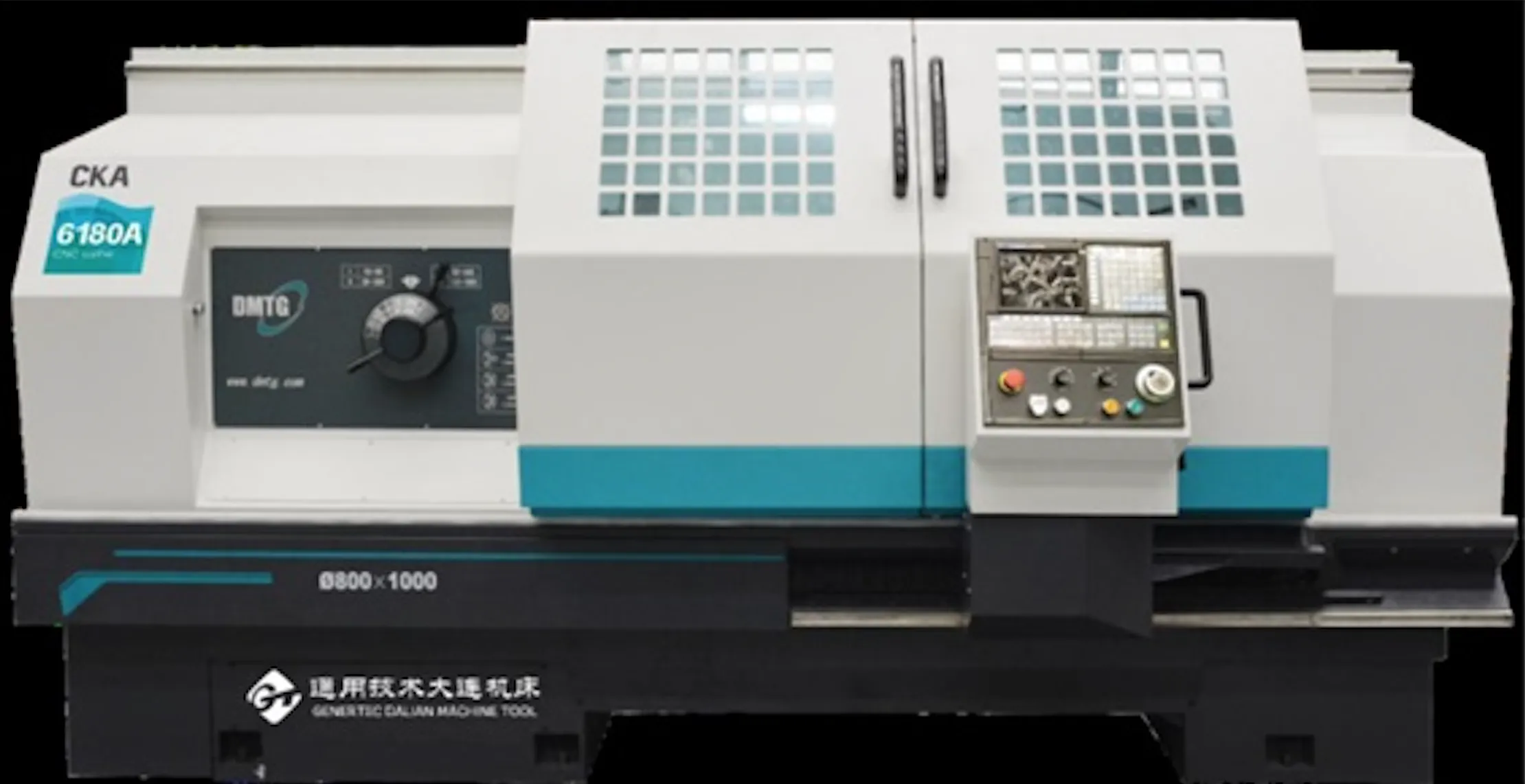

Токарный станок с ЧПУ CKA6180A-2000 с плоской станиной

1. Станок спроектирован с использованием последних инноваций, а общая компоновка и ключевая структура станка теоретически проанализированы. По расчетам, станок имеет высокую жесткость, небольшую тепловую деформацию, низкий рост температуры шпинделя, небольшую вибрацию, выдерживает большой крутящий момент резания.  Ключевые закупаемые детали станков, такие как системы ЧПУ и подшипники шпинделя, выбираются у всемирно известных производителей. Станок имеет высокую надежность. Усовершенствованная конструкция и совершенные технологические меры гарантируют высокую точность обработки и долговечность станка. Шероховатость поверхности может достигать Ra1,6um. Станина, передняя бабка, станина, задняя бабка и другие ключевые части станка обрабатываются на современном оборудовании.

Станок имеет мехатронную конструкцию, общая компоновка компактна и разумна, проста в эксплуатации и обслуживании. Станок имеет модульную конструкцию и может иметь различные конфигурации в соответствии с требованиями пользователя

Он использует механическую четырехскоростную конструкцию преобразования частоты для бесступенчатого изменения скорости передачи, полностью отвечая потребностям пользователя для каждого диапазона скоростей. Шпиндель обладает преимуществами высокой жесткости, большого крутящего момента и широкого диапазона скоростей.

Головка станка имеет трехопорную конструкцию шпинделя: передняя и задняя опоры являются основными, а средняя — вспомогательной.

В узле шпинделя используется комбинация двунаправленных упорных шарикоподшипников и двухрядных коротких цилиндрических роликоподшипников серии NN для достижения высокой жесткости.

Конструкция: средняя часть представляет собой вспомогательную опору шарикоподшипника, задняя часть представляет собой двухрядный короткий цилиндрический роликоподшипник серии NN и подшипник главного вала.

Диаметр передней оси составляет 160 мм, диаметр центральной оси — 140, диаметр задней оси — 130. Смазка осуществляется разбрызгиванием в коробке.

Усовершенствованная конструкция шпинделя и совершенные технологические решения обеспечивают высокую жесткость и вращение главной приводной системы. Высокая точность сохранения.

Четырехскоростной диапазон скоростей станка составляет 10–90 об/мин, 20–200 об/мин, 50–445 об/мин, 110–1000 об/мин.

3. Система подачи

Продольные и поперечные оси движения станка приводятся в движение серводвигателями, прецизионными шарико-винтовыми парами и прецизионным композитом высокой жесткости.

Подшипниковая передача, полузамкнутая система управления с обратной связью по определению положения импульсного энкодера. Пара направляющих рельсов принимает всемирно популярный

Высокочастотная закалка (жесткий рельс) и процесс «ламинирования пластика» обеспечивают быстрый отклик, высокую точность и длительный срок службы каждой оси движения.

Направляющие X и Z имеют форму скользящих направляющих. Направляющие подвергаются высокочастотной закалке, а закалочный слой имеет равномерную глубину до 2 мм.

Твердость превышает HRC48, а скользящая поверхность каретки покрыта пластиком, что повышает жесткость системы подачи и системы фрикционного демпфирования. Динамические и статические характеристики, такие как числа, находятся в наилучшем состоянии. Он имеет большую площадь контакта, высокую несущую способность и хорошее сохранение точности. Хорошие характеристики сейсмостойкости.

4. Резцедержка

Четырехпозиционный держатель электроинструмента Держатель станка Даляня с общей технологией выбран в качестве стандартной конфигурации. Он имеет функции смены инструмента без подъема инструмента, контрштифта и использует передовые международные технологии. Усовершенствованное трехконтактное позиционирование шестерни.

5. Задняя бабка

Задняя бабка этого станка опирается на односторонние направляющие для бокового перемещения и регулируется винтами. Ослабьте фиксирующую рукоятку и винты нажимной пластины, прежде чем снова затянуть их после регулировки; Корпус и втулка задней бабки удлинены, чтобы избежать взаимодействия между подручником и задней бабкой. После отпускания ручки блокировки задней бабки задняя бабка использует подшипник качения с упругой опорой для фиксации всей направляющей. Смещайте ход направляющей станины на 0,05–0,15 мм, тем самым уменьшая движущую силу всей задней бабки при движении по станине.

6. Система смазки

Используйте централизованное устройство количественной автоматической смазки. Количественное и автоматическое определение ШВП, направляющих, седел станины и т. д. Регулярно смазывайте. Винтовые подшипники смазываются маслом. Подшипник первичного вала смазывается маслом в коробке.

7. Гидравлическая система

При выборе гидравлического патрона и гидравлической задней бабки гидравлические компоненты устанавливаются методом наложения, а конструкция. Компактный и легко настраиваемый.

8. Электрическая система

Система управления станком использует систему Guangzhou CNC 980TDi, а двухосные двигатели используют систему связи переменного тока с ЧПУ Guangzhou. В системе управления станком используется система FANUC 0i-TF Plus (5), а в двухосных двигателях используется генератор.

Синхронный серводвигатель переменного тока Nake.

Силовая цепь цепи защищена от перегрузки по току и короткого замыкания, а соответствующие действия станка имеют соответствующие взаимодействия.

Электрическая система имеет функцию самодиагностики, и обслуживающий и обслуживающий персонал может наблюдать за ней в любое время по дисплею и т. д.к рабочему состоянию каждой части станка.

Замок для обеспечения безопасности оборудования и личной безопасности.

Электрический шкаф в стандартной комплектации оснащен теплообменником для предотвращения пыли и охлаждения. Его также можно сконфигурировать в соответствии с требованиями заказчика.

Уровень защиты электрического шкафа соответствует требованиям IP54, внутри электрического шкафа отведено определенное пространство;

Преимущества

• Подходит для мощной резки и сложной высокоточной обработки
• Поддержка различных видов резьбы (метрическая, дюймовая, коническая и др.)
• Высокая стабильность точности — до IT6–IT7, шероховатость Ra1.6
• Высокая жесткость направляющих, шаговых винтов и конструкции шпинделя
• Централизованная автоматическая смазка и опциональная гидравлика
• Простая эксплуатация, модульность и легкость модернизации

Комплектация

• Станок с плоской станиной
• Система ЧПУ (FANUC 0i-TF Plus, Siemens, Guangzhou CNC – по выбору)
• 4-позиционная револьверная головка
• Хвостовая бабка
• Электрооборудование и шкаф IP54
• Система охлаждения и смазки
• ШВП, направляющие, подшипники — премиум-класса
• Документация, ЗИП, техническая поддержка 24/7

Идеально подходит для:

• Машиностроения
• Оборонной промышленности
• Нефтегазового и энергетического сектора
• Мелкосерийного и единичного производства

Основные технические характеристики
