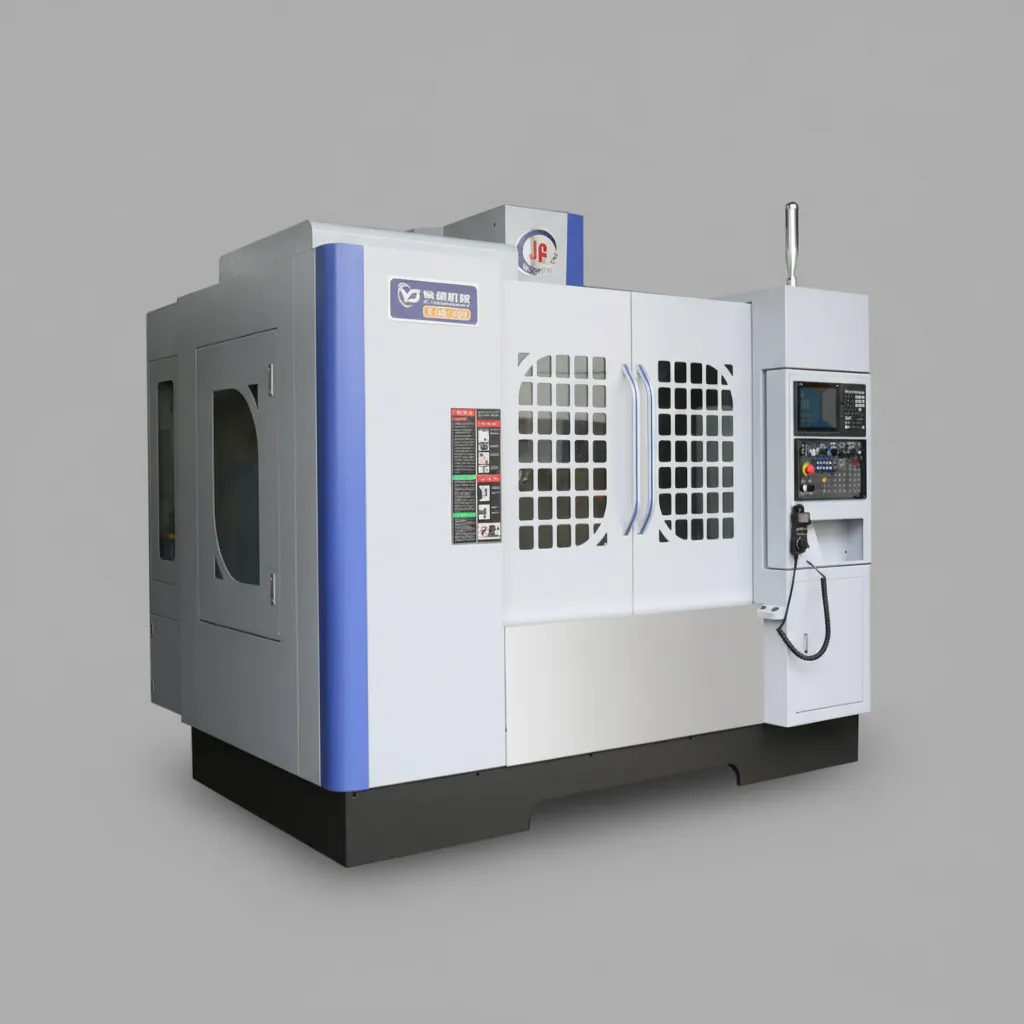

JINNFA YJM-850 — высокоточный вертикальный обрабатывающий центр с ЧПУ

JINNFA YJM-850 — современный вертикальный обрабатывающий центр для высокоточной обработки металлических деталей. Станок предназначен для выполнения широкого комплекса операций с использованием программного управления: фрезерования, сверления, растачивания, нарезания резьбы и контурной обработки.

Рабочие перемещения по осям X/Y/Z — 800/500/500 мм, что позволяет обрабатывать крупные и сложные заготовки в единой установке.

Модель ориентирована на промышленное производство, где важны точность, стабильность, высокая скорость перемещения и возможность автоматизации обработки.

Основные преимущества YJM-850

• Высокоточная обработка металлических деталей.
• Перемещения по X/Y/Z — 800/500/500 мм.
• Жёсткая конструкция вертикального обрабатывающего центра.
• Шарико-винтовые передачи и линейные направляющие PMI или HIWIN класса C3.
• Прямой привод шпинделя с частотой вращения до 12 000 об/мин.
• Шпиндель с конусом BT40.
• Магазин инструмента на 24 позиции.
• Скорость быстрых перемещений по X/Y/Z — до 48/48/48 м/мин.
• Минимальная величина задания — 0,001 мм.
• Точность позиционирования — ±0,005 мм/300 мм.
• Повторяемость позиционирования — ±0,003 мм/300 мм.
• Возможность оснащения системами управления SYNTEC, Mitsubishi или FANUC.
• Автоматическая пневматическая смена инструмента.
• Максимальная нагрузка на стол — до 500 кг для базовой конфигурации YJM-850.

Высокоточная механическая база

Станок разработан с учётом требований к жёсткости и стабильности при обработке металла.

В конструкции применяются:

• высокожёсткая станина;
• линейные направляющие;
• шарико-винтовые пары;
• прецизионные элементы перемещения;
• система ЧПУ с замкнутым контуром управления.

Линейные направляющие и шарико-винтовые передачи могут комплектоваться изделиями PMI или HIWIN класса C3, что обеспечивает стабильное перемещение рабочих органов и высокую точность позиционирования.

Рабочая зона

YJM-850 имеет рабочие перемещения:

Такое сочетание рабочей зоны и грузоподъёмности позволяет использовать станок для обработки различных корпусных, призматических и других металлических деталей.

Шпиндель BT40

YJM-850 оснащается шпинделем с конусом BT40.

В зависимости от выбранной комплектации доступны варианты привода:

• ременной шпиндель — 8000 или 10 000 об/мин;
• прямой привод — до 12 000 об/мин.

Мощность двигателя шпинделя — 7,5 / 11 кВт для базовой конфигурации. Для расширенных исполнений предусмотрены варианты 7,5 / 11 / 15 кВт.

Прямой привод шпинделя позволяет обеспечить высокую частоту вращения и стабильность работы при выполнении операций, требующих повышенных оборотов.

Система автоматической смены инструмента

В стандартной конфигурации предусмотрен магазин на 24 инструмента.

Тип магазина — дисковый.

Автоматическая пневматическая смена инструмента позволяет сократить вспомогательное время между операциями и использовать станок в серийном производстве.

Требуемое давление сжатого воздуха:

≥ 6 кг/см².

Система ЧПУ

В зависимости от комплектации станок может оснащаться системами управления:

• SYNTEC;
• Mitsubishi;
• FANUC.

Замкнутый контур управления обеспечивает контроль перемещений рабочих органов и поддержание заданных параметров обработки.

Минимальная величина задания — 0,001 мм.

Скорость перемещений

Для базовой модели YJM-850 предусмотрена высокая скорость перемещения по трём координатам:

Высокая скорость быстрых ходов позволяет сокращать непроизводительные перемещения между рабочими операциями.

Точность

YJM-850 рассчитан на выполнение прецизионных операций обработки.

Фактическая точность обработки зависит от материала заготовки, инструмента, режимов резания, температуры, состояния оснастки и других технологических факторов.

Конструкция и направляющие

Для обеспечения стабильности обработки применяются направляющие с параметрами:

• 35/35/35 мм для базовой конфигурации YJM-850;
• для модификаций серии YJM-855 предусмотрены варианты 35/45/45 мм;
• для YJM-856 — 45/45/45 мм.

В конструкции используются шарико-винтовые передачи и линейные направляющие PMI или HIWIN C3.

Такое исполнение обеспечивает плавность перемещения, высокую точность позиционирования и устойчивость станка при длительной эксплуатации.

Для каких задач подходит

JINNFA YJM-850 может применяться для:

• серийной обработки металлических деталей;
• изготовления корпусных деталей;
• фрезерования плоскостей и пазов;
• сверления отверстий;
• растачивания;
• нарезания резьбы;
• обработки сложных контуров;
• изготовления деталей для машиностроения;
• производства комплектующих для промышленного оборудования;
• обработки деталей в автомобильной и других производственных отраслях.

Возможности комплектации

В зависимости от производственной задачи оборудование может комплектоваться различными системами ЧПУ и дополнительными опциями.

Системы управления

• SYNTEC;
• Mitsubishi;
• FANUC.

Шпиндель

• 8000 об/мин;
• 10 000 об/мин;
• до 12 000 об/мин при использовании прямого привода.

Дополнительные варианты

В зависимости от конфигурации серии возможно увеличение:

• рабочего хода;
• грузоподъёмности стола;
• мощности шпинделя;
• размеров рабочего пространства;
• сечения направляющих.

Серия YJM-850 / YJM-855 / YJM-856

На базе одной платформы производитель предлагает несколько вариантов вертикальных обрабатывающих центров.

Почему стоит рассматривать YJM-850 для производства

YJM-850 сочетает большую рабочую зону 800×500×500 мм, шпиндель BT40, автоматическую смену инструмента на 24 позиции и высокие скорости перемещения.

Станок подходит предприятиям, которым требуется перейти от универсального оборудования к более производительной CNC-обработке с автоматизацией технологического процесса.

Комплектация системой SYNTEC, Mitsubishi или FANUC позволяет подобрать конфигурацию под требования конкретного производства и используемого программного обеспечения.
