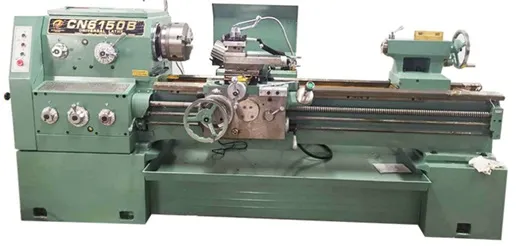

Токарный станок CN6150B/1000 с УЦИ
Универсальный токарный станок по металлу для высокоточной обработки деталей Токарный станок CN6150B/1000 с устройством цифровой индикации (УЦИ) — универсальное оборудование промышленного класса, предназначенное для черновой, получистовой и чистовой обработки деталей из черных и цветных металлов, а также различных сплавов. Станок отличается высокой жесткостью конструкции, широким диапазоном скоростей шпинделя и возможностью выполнения большинства токарных операций с высокой точностью. Наличие УЦИ по двум осям значительно повышает удобство работы оператора, сокращает время настройки и минимизирует вероятность ошибок при обработке деталей.
Цена:
Дополнительные услуги
Преимущества станка CN6150B/1000
- Устройство цифровой индикации (УЦИ) входит в стандартную комплектацию.
- Максимальный диаметр обработки над станиной — 500 мм.
- Расстояние между центрами — 2000 мм.
- Мощный главный двигатель 7,5 кВт.
- Сквозное отверстие шпинделя большого диаметра для обработки пруткового материала.
- Высокая жесткость литой станины.
- Возможность обработки длинномерных деталей.
- Широкий диапазон скоростей вращения шпинделя.
- Выполнение всех основных токарных операций.
- Простая эксплуатация и высокая надежность.
Область применения
Станок предназначен для выполнения:
- наружного и внутреннего точения;
- обработки цилиндрических поверхностей;
- обработки конических деталей;
- торцевания;
- сверления;
- растачивания;
- нарезания метрической, дюймовой, модульной и питчевой резьбы;
- обработки валов, втулок, фланцев, дисков и других деталей.
Оборудование используется на машиностроительных предприятиях, ремонтных производствах, инструментальных участках, в механических цехах и учебных мастерских.
Конструктивные особенности
Станок разработан для продолжительной промышленной эксплуатации и отличается высокой надежностью.
Особенности конструкции:
- массивная литая станина;
- мощный шпиндель с широким диапазоном оборотов;
- устройство цифровой индикации по двум осям;
- механическая коробка подач;
- удобное управление режимами обработки;
- возможность обработки длинномерных заготовок;
- высокая точность перемещений суппорта.
Комплект поставки
В стандартную комплектацию входят:
- устройство цифровой индикации (УЦИ) по двум осям;
- неподвижный люнет (30–130 мм);
- подвижный люнет (20–80 мм);
- комплект закаленных кулачков;
- комплект сырых кулачков;
- трехкулачковый патрон K11315;
- комплект технической документации.
Преимущества эксплуатации
Использование станка CN6150B/1000 позволяет:
- выполнять широкий спектр токарных операций на одном оборудовании;
- повысить точность обработки благодаря системе УЦИ;
- сократить время настройки станка;
- увеличить производительность производства;
- снизить вероятность ошибок оператора;
- обеспечить стабильное качество выпускаемой продукции.
Технические характеристики:
|
Параметр |
Значение |
|
Модель |
CN6150B/1000 |
|
Диаметр обработки над станиной |
500 мм |
|
Диаметр обработки над суппортом |
300 мм |
|
Расстояние между центрами |
2000 мм |
|
Высота центров |
250 мм |
|
Диаметр отверстия шпинделя |
до 82 мм |
|
Скорость вращения шпинделя |
9–1600 об/мин |
|
Количество скоростей |
9 |
|
Максимальный крутящий момент шпинделя |
1400 Н·м |
|
Мощность главного двигателя |
7,5 кВт |
|
Размер державки резца |
25 × 25 мм |
|
Поперечное перемещение суппорта |
320 мм |
|
Перемещение резцедержателя |
145 мм |
|
Продольные подачи |
0,012–2,73 мм/об (93 режима) |
|
Поперечные подачи |
0,028–6,43 мм/об (98 режимов) |
|
Метрические резьбы |
0,5–224 мм (48 видов) |
|
Дюймовые резьбы |
72–1/8 TPI (46 видов) |
|
Модульные резьбы |
0,5–112 (48 видов) |
|
Питчевые резьбы |
56–1/4 (42 вида) |
|
Диаметр пиноли задней бабки |
75 мм |
|
Ход пиноли |
150 мм |
|
Конус пиноли |
MT5 |
|
Двигатель ускоренных перемещений |
0,25 кВт |
|
Насос СОЖ |
0,06 кВт |
|
Общая потребляемая мощность |
10 кВт |
|
Габариты |
2625 × 1077 × 1315 мм |
|
Масса |
1795 кг |
