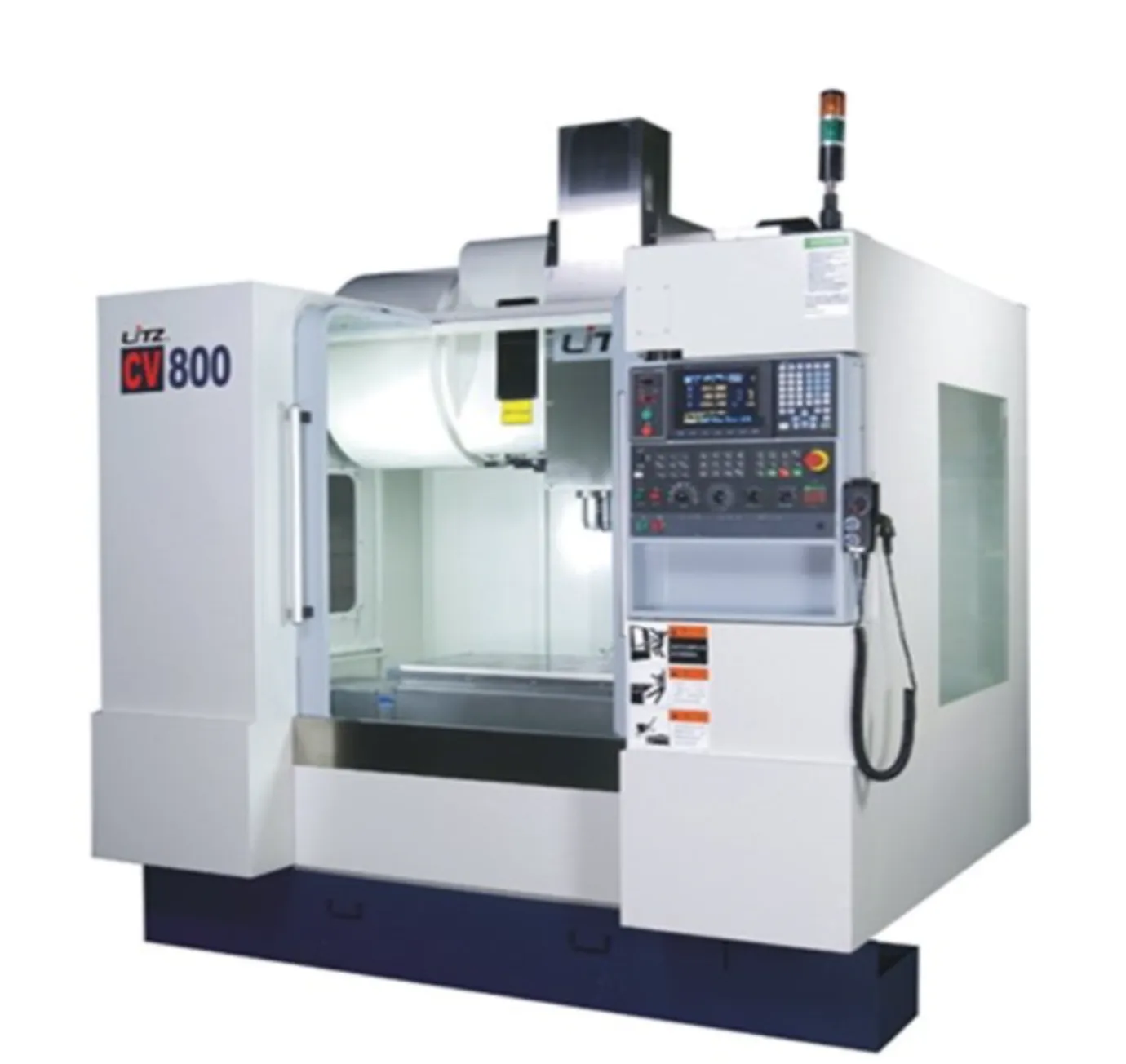

Вертикально-фрезерный обрабатывающий центр LITZ CV-800 с ЧПУ
Станок предназначен для фрезерования, сверления, растачивания, резьбонарезания деталей из сталей, чугунов и цветных сплавов. Размер стола 910х500 мм. Станок оснащен инструментальным магазином на 24 позиции с устройством автоматической смены. Направляющие качения по осям X/Y/Z позволяют выполнять операции с тяжелыми режимами резания. Станок предназначен для использования в мелкосерийном, серийном, крупносерийном производстве.
Цена:
Дополнительные услуги
Преимущества:
- Система ЧПУ: Fanuc 0i-MF Plus
- Монитор LCD 10,4” цветной
- Шнековый конвейер с контейнером для стружки
- Полное ограждение рабочей зоны
- Автоматическая система смазки
- Уровневые элементы для установки станка
- Освещение рабочей зоны
- Сигнальная лампа
- Автоматическое отключение питания по М30
- Пневматический пистолет
- Пистолет для подачи СОЖ
- Функция жесткого нарезания резьбы
- Охладитель электрошкафа
- Автоматическая система смены инструмента
- Телескопические кожуха направляющих
- Ось Z с тормозом
- Портативный маховик для управления станком
- Трансформатор (380-415 В)
- Система масляного охлаждения шпинделя
Технические характеристики:
|
Наименование |
Единица измерения |
Число |
|
Тип конструкции |
тип |
Станок с С-образной компоновкой |
|
Станина |
тип |
Полностью литая чугунная станина |
|
Расстояние от поверхности стола до торца шпинделя |
мм |
150-690 |
|
Расстояние от оси шпинделя до колонны |
мм |
575 |
|
Количество координат станка (число осей) |
шт |
3 |
|
Кол-во одновременно управляемых координат станка (осей) |
шт |
3 |
|
Направляющие станка |
тип |
роликовые |
|
Привод исполнительного звена станка |
тип |
ШВП |
|
Перемещения по оси X (ход) |
мм |
800 |
|
Перемещения по оси Y (ход) |
мм |
500 |
|
Перемещения по оси Z (ход) |
мм |
540 |
|
Рабочая подача по осям Х, Y, Z |
мм/мин |
20 000 |
|
Холостая (ускоренная) подача по оси Х, Y |
м/мин |
36 |
|
Холостая (ускоренная) подача по оси Z |
м/мин |
24 |
Система ЧПУ.
|
Наименование |
Система ЧПУ |
Модель |
|
Базовая комплектация |
Mitsubishi |
M80 |
|
Опция |
Fanuc |
0i –MF |
Шпиндель.
|
Наименование |
Единица измерения |
Число |
|
Тип привода шпинделя |
тип |
Ременной |
|
Частота вращения шпинделя |
об/мин |
1-8000 |
|
Мощность шпинделя постоянной работы |
кВт |
7.5 |
|
Мощность шпинделя (максимальная) |
кВт |
11 |
|
Конус шпинделя |
тип |
BT |
|
Размер конуса шпинделя |
- |
40 |
|
Способ охлаждения |
- |
- |
Стол.
|
Наименование |
Единица измерения |
Число |
|
Длина рабочей поверхности стола |
мм |
910 |
|
Ширина рабочей поверхности стола |
мм |
500 |
|
Грузоподъемность стола |
кг |
500 |
|
Количество T-образных пазов стола |
шт |
5 |
|
Размер T-образных пазов стола |
мм |
18 |
|
Расстояние между T-образными пазами стола |
мм |
100 |
Инструментальный магазин.
|
Наименование |
Единица измерения |
Число |
|
Автоматическая смена инструмента |
- |
Есть |
|
Тип инструментального магазина |
тип |
Барабанный |
|
Количество инструмента в устройстве АСИ |
шт |
24 |
|
Максимальный диаметр инструмента |
мм |
80 |
|
Максимальная длина (вылет) инструмента |
мм |
270 |
|
Максимальная масса одного инструмента |
кг |
8 |
Остальное.
|
Наименование |
Единица измерения |
Число |
|
Емкость бака для наружной подачи СОЖ |
л |
290 |
|
Длина |
мм |
2562 |
|
Ширина |
мм |
2257 |
|
Высота |
мм |
2560 |
|
Масса нетто |
кг |
5300 |
