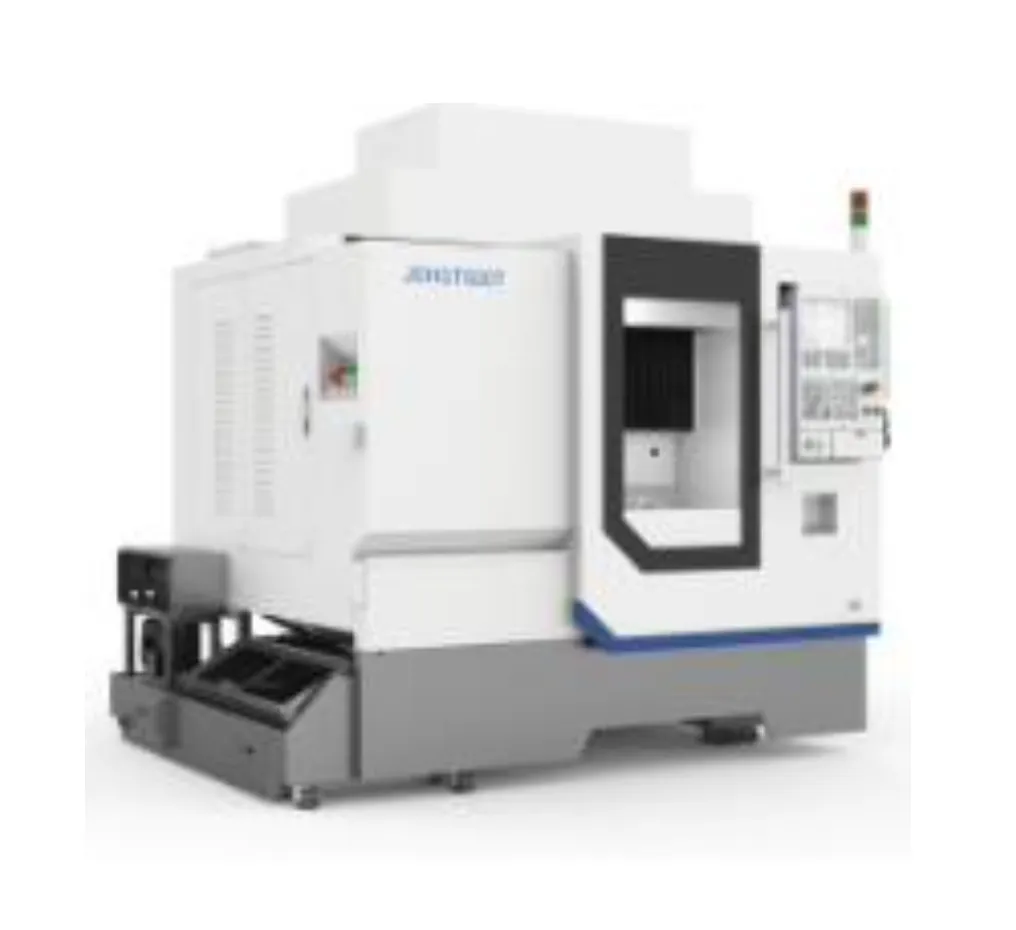

Высокоскоростной обрабатывающий центр JDHGT600TH

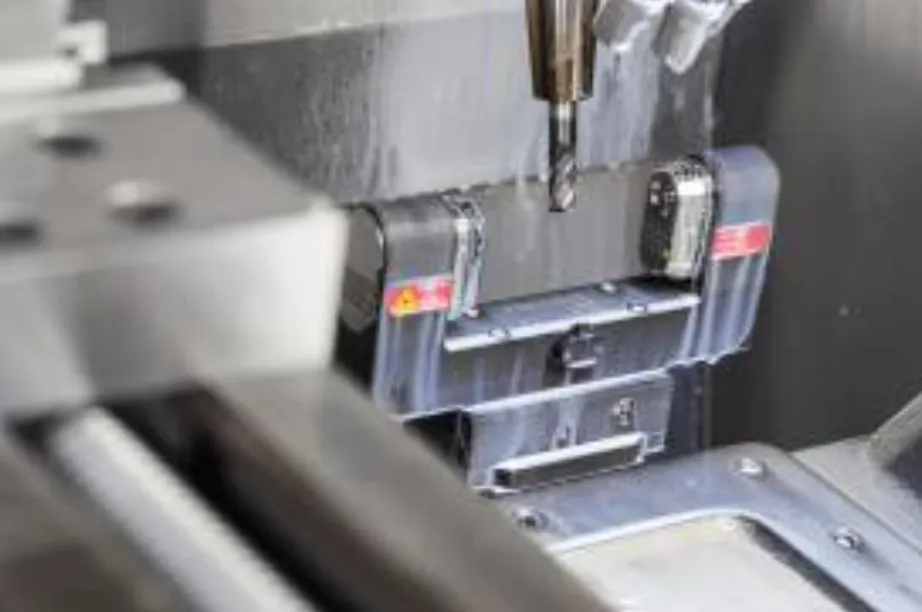

Технология полного управления с обратной связью, подходящая для прецизионной обработки пресс-форм и штампов, а также прецизионной обработки деталей. Опционально оснащен лазерным калибратором длины инструмента для эффективного контроля профиля инструмента, его износа и термического удлинения шпинделя. Опционально оснащен высокоскоростным синхронным шпинделем Φ150, возможностью резки и механической обработки. эффективность являются существенно улучшен, и тот композитный механическая обработка возможности фрезерования, шлифования, сверления, растачивания и нарезания резьбы укрепляются.
Цена:
Дополнительные услуги
Основные преимущества:
- Полная система ЧПУ с обратной связью — точная прецизионная обработка пресс-форм и деталей
- Возможность установки лазерного калибратора и контактной калибровки Metrol
- Высокоскоростной шпиндель Ø150 мм — до 20 000 об/мин
- Поддержка механической обработки, шлифования, фрезерования, сверления и нарезания резьбы
- Опционально: 3-осевое CAM-программное обеспечение SurfMill 9.5 с модулем анализа и автоматической коррекцией
Дополнительные опции:
- Магазин инструментов цепного типа на 37 позиций
- Интерфейс автоматизации с автоматической дверью
- 4 трубки для подачи сжатого воздуха
- PLC-функции автоматизации 1 и 2
- Система СОЖ: ZLQ-30-380-1 + JDPLXT
- Контроль уровня смазки: JDAL0102
Технические параметры:
|
Основные габариты станка |
X/Y/Z: 600/500/300мм, c линейной шкалой, 3350×3400x2340 мм |
|
Рабочий стол |
650 × 650 мм, нагрузка 300 кг. |
|
Расстояние от конца шпинделя до рабочего стола: |
135 - 435 мм |
|
Макс. высота заготовки |
350 мм |
|
Система управления |
JD50 NC system, G/M code. |
|
Приводная система |
Цифровая приводная система |
|
Точность позиционирования |
X/Y/Z: 2 мкм. |
|
Повторяемость |
X/Y/Z: 1,8 мкм. |
|
Шпиндель |
JD150S-20-HA50/C, φ150mm |
|
Макс. скорость |
20 000 об/мин |
|
номинальная мощность |
18кВт (S6-60%), |
|
номинальный крутящий момент |
21,5 Нм (S6-60%). |
|

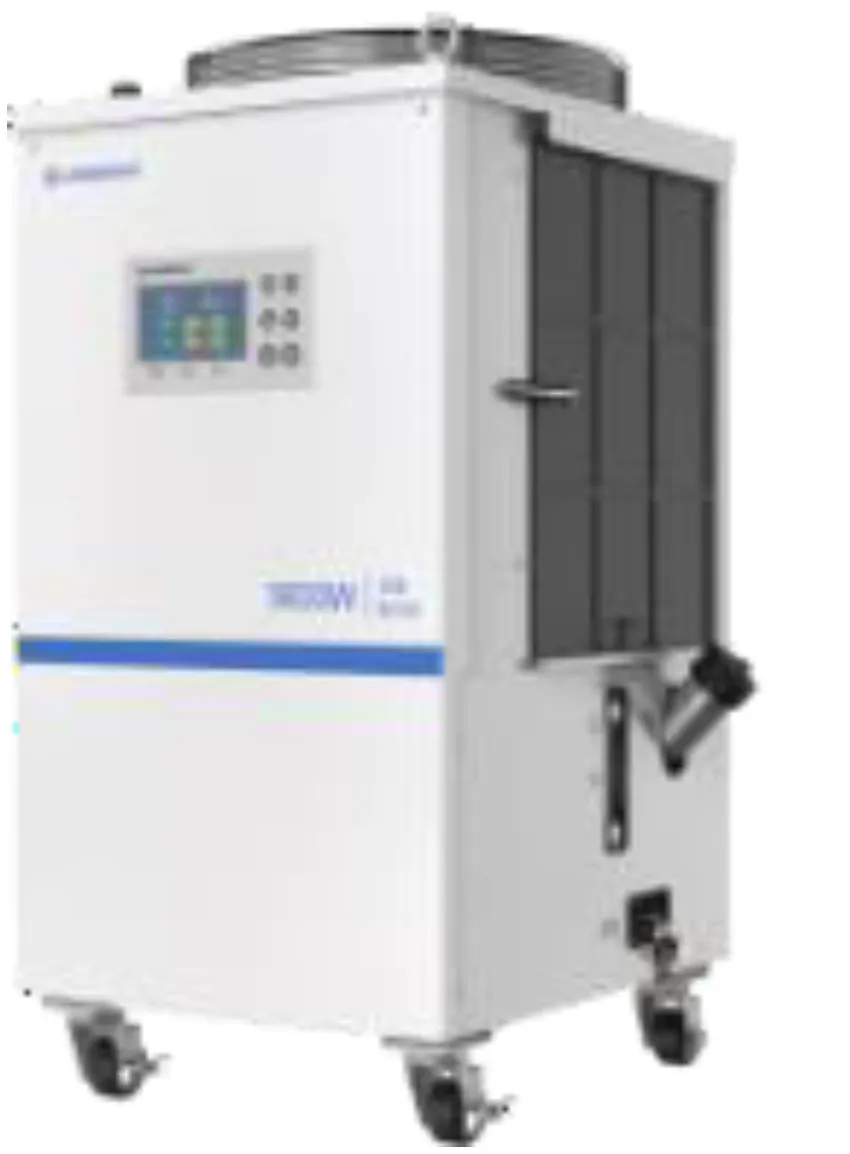

Чиллер шпинделя |
ZLJB-18-380-C. |
|

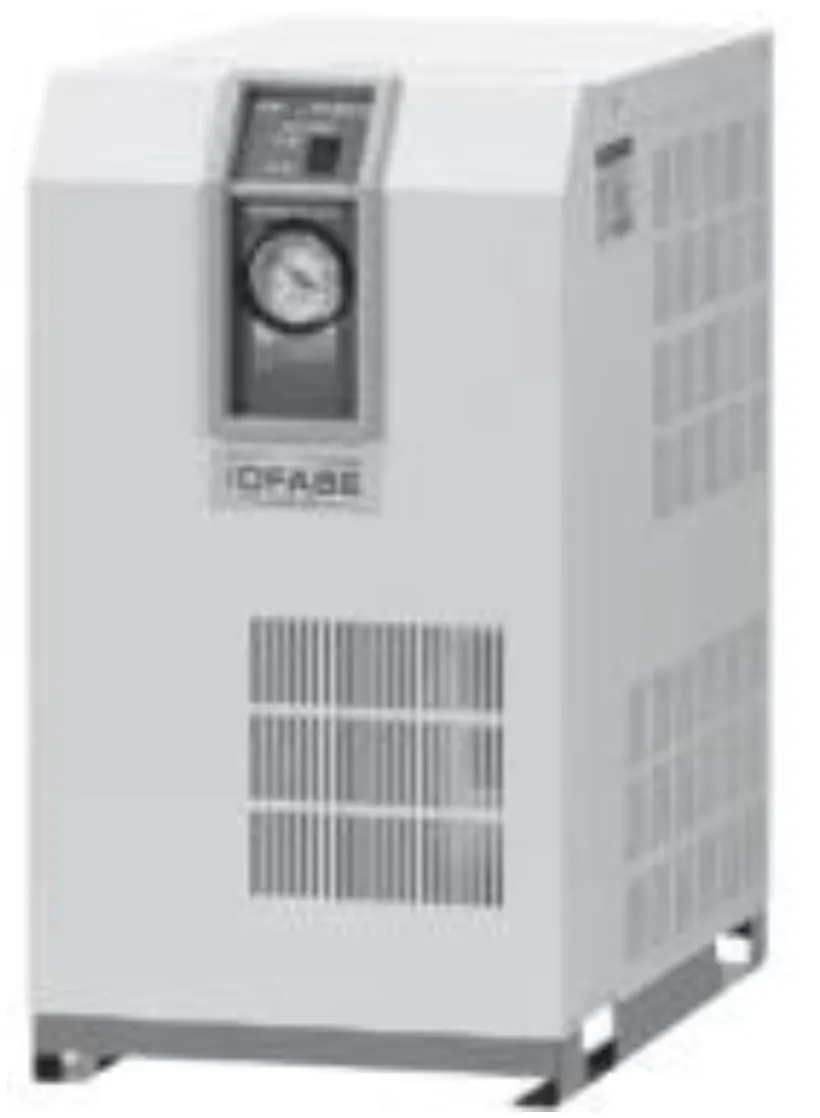

Осушитель источника воздуха |
IDFA6E-23-G. |
|
Инструментальный магазин |
18 шт. инструментальная магазин зонтичного типа, держатель инструмента HSK-A50. |
|

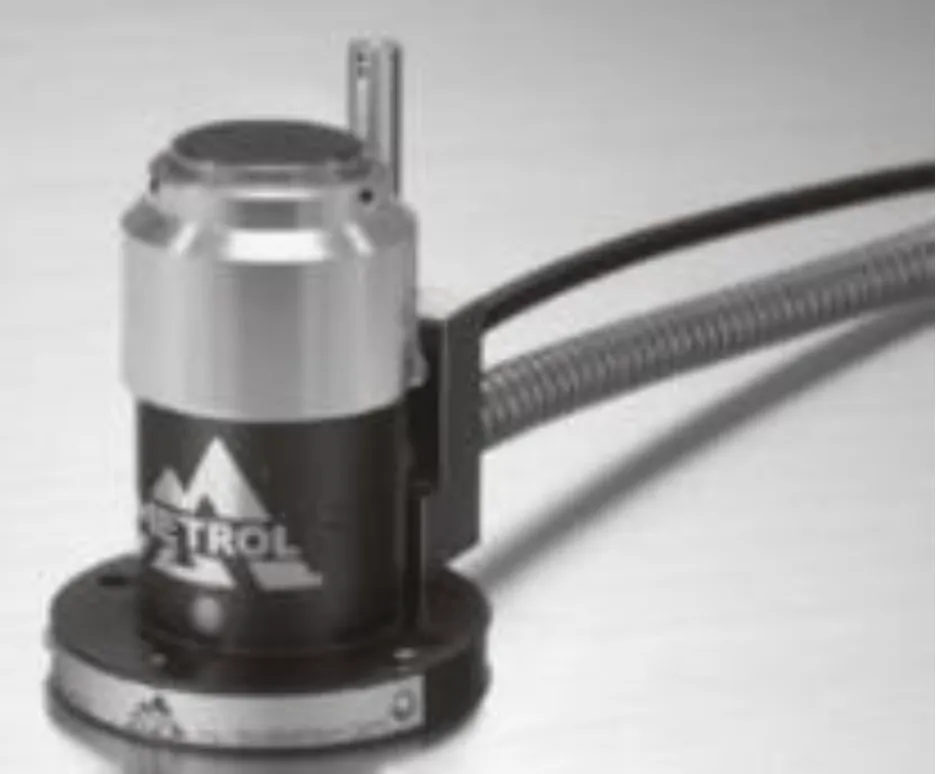

Калибровка инструмента |
Контактного типа, TM26D-175C-A, для калибровки длины инструмента (Metrol, Япония) |
|
Лазерная калибровка |
Бесконтактного типа, Micro A2 BL103, измерение диаметра, диаметр инструмента>0,05мм, (BLUM, Германия) |
|
Система внутримашинного контроля |
Внутримашинная функция проверки и исправления, совместимая с высокоточным датчиком |
|
Высокоточный датчик |
Может быть использован вместе со стандартным датчиком Renishaw OPM400, Heidenhain TS760 или Marposs VOP40 |
|
Стандартный мяч |
Для замера и калибровки. D25,4 мм-L93 мм- 0,5 мкм |
|
Система смазки |
SJB-50Z-А (для инструмента) |
|

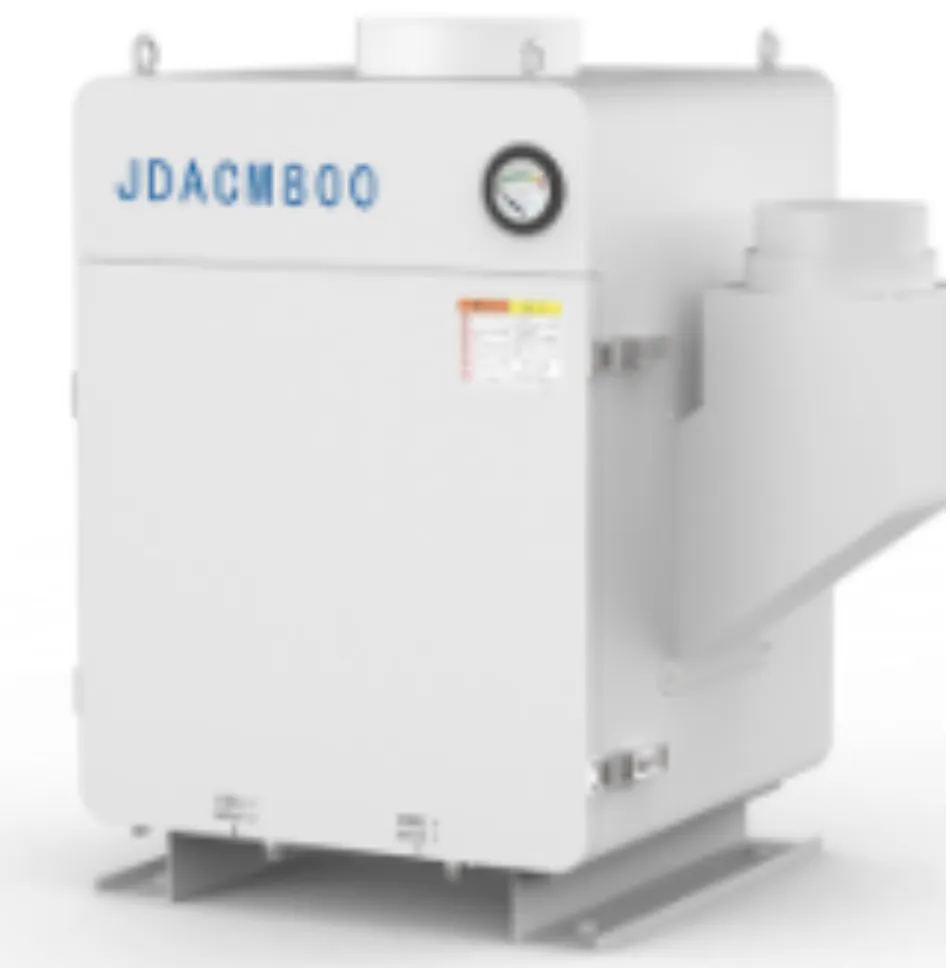

Уловитель масляного тумана |
JDACM800. |
|

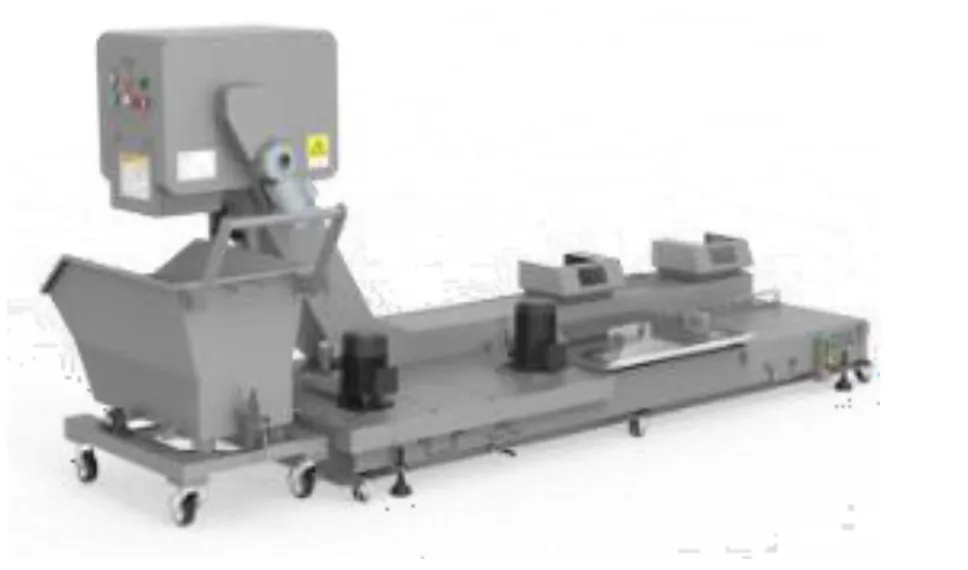

Система фильтрации для удаления скребковой стружки |
JDAGB280-320. |
|
Fn. 310 Высокоскоростная и высокоточная функция ЧПУ |
Система внутримашинного контроля; Высокоскоростная функция прогнозирования; Расширенная оптимизация скорости; |
|
Пакет конфигурации |
Функция компенсации 3D-закругленных углов; Функция управления сроком службы инструмента; Компенсация тепловой погрешности шпинделя. |
|
Наше 3-осевое программное обеспечение SurfMill 9.5 |
Функция CAM, включающая 2,5-осевой модуль траектории обработки, 3-осевой модуль траектории обработки, модуль обработки характеристик, функция измерения и автоматической модификации на станке, модуль анализа других параметров, функция программирования DT и логические выводы во время выполнения функций обработки. |
