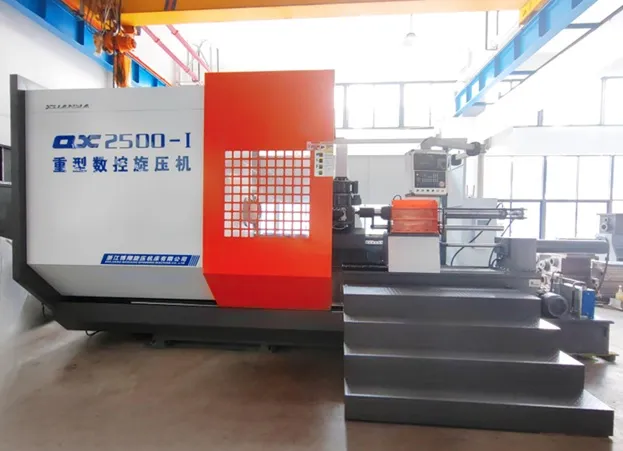

Фланжировочный станок с ЧПУ QX2500-I

Высокопроизводительный фланжировочный станок для изготовления деталей сложной формы

Фланжировочный станок с ЧПУ QX2500-I — современное промышленное оборудование для высокоточной обработки металлических заготовок методом ротационного формообразования (фланжировки). Станок предназначен для серийного и крупносерийного производства изделий из алюминия, углеродистой и нержавеющей стали.

Благодаря современной системе ЧПУ оборудование обеспечивает высокую повторяемость изделий, минимальные потери материала и стабильное качество обработки даже при длительной непрерывной работе.

Преимущества оборудования

• Высокая производительность
• Полностью автоматическое управление с ЧПУ
• Обработка деталей диаметром до 2800 мм
• Высокая точность позиционирования — 0,002 мм
• Большой рабочий ход без ручной перенастройки
• Плавная работа без вибраций
• Минимальная толщина разброса стенок изделия
• Снижение расхода металла
• Повышенная безопасность оператора
• Автоматическая централизованная система смазки
• Полузакрытая защитная кабина
• Высокий ресурс шпиндельного узла

Принцип работы

Металлическая круглая заготовка фиксируется на оправке при помощи гидравлической задней бабки. Далее вращающийся шпиндель и формующий инструмент, управляемые системой ЧПУ, последовательно формируют изделие согласно заданной программе.

Система автоматически рассчитывает траекторию движения инструмента и обеспечивает обработку:

• дуг;
• прямых участков;
• конусов;
• сложных профилей;
• комбинированных контуров.

Это обеспечивает высокую точность изготовления изделий и исключает влияние человеческого фактора.

Основные преимущества конструкции

Запатентованный шпиндельный узел

Уникальная конструкция шпинделя собственной разработки отличается:

• высокой жесткостью;
• увеличенным сроком службы;
• устойчивостью к большим нагрузкам;
• стабильной работой при тяжелых режимах эксплуатации.

Большой рабочий ход

Конструкция станка позволяет работать с изделиями различных размеров без постоянной механической перенастройки оборудования.

Это значительно сокращает время подготовки производства.

Двухцилиндровая задняя бабка

Специальная конструкция гидравлической задней бабки обеспечивает:

• высокое усилие прижима;
• отсутствие провисания;
• стабильную работу даже на больших диаметрах;
• увеличение срока службы оборудования.

Автоматическая система смазки

Станок оснащён:

• централизованной автоматической системой смазки;
• системой распыления технологической смазки;
• защитой рабочей зоны от масляных загрязнений.

Это уменьшает расход масла, повышает безопасность работы и облегчает обслуживание оборудования.

Толщина обрабатываемого материала

Габариты

Комплектация

• Система ЧПУ LNC6800
• Автоматическая система программирования Xuanya2020 V1.0
• Серводвигатель мощностью 95 кВт
• Сервогидравлическая турель
• Прецизионные шарико-винтовые пары
• Автоматическая система смазки
• Полузакрытая защитная кабина
• Система распыления технологической смазки
• Система защиты от загрязнения маслом

Область применения

Станок применяется при производстве:

• днищ резервуаров;
• эллиптических днищ;
• металлических колпаков;
• корпусов оборудования;
• элементов вентиляции;
• деталей авиационной промышленности;
• изделий энергетического машиностроения;
• деталей химической промышленности;
• изделий пищевой промышленности;
• нестандартных изделий методом ротационной вытяжки.

Условия поставки

Предложение действительно в течение 10 дней.
Расчеты производятся в рублях по курсу ЦБ РФ + 2%.

Почему выбирают ООО «Кайлас»

• Поставка промышленного оборудования напрямую от производителя.
• Полное сопровождение проекта — от подбора оборудования до ввода в эксплуатацию.
• Пусконаладочные работы и обучение персонала.
• Гарантийное и сервисное обслуживание.
• Техническая поддержка на всех этапах эксплуатации.

📞 Получить консультацию или коммерческое предложение

☎️ 8 (800) 222-65-98
📧 info@gorakailas.ru
🌐 gorakailas.ru

Технические характеристики
