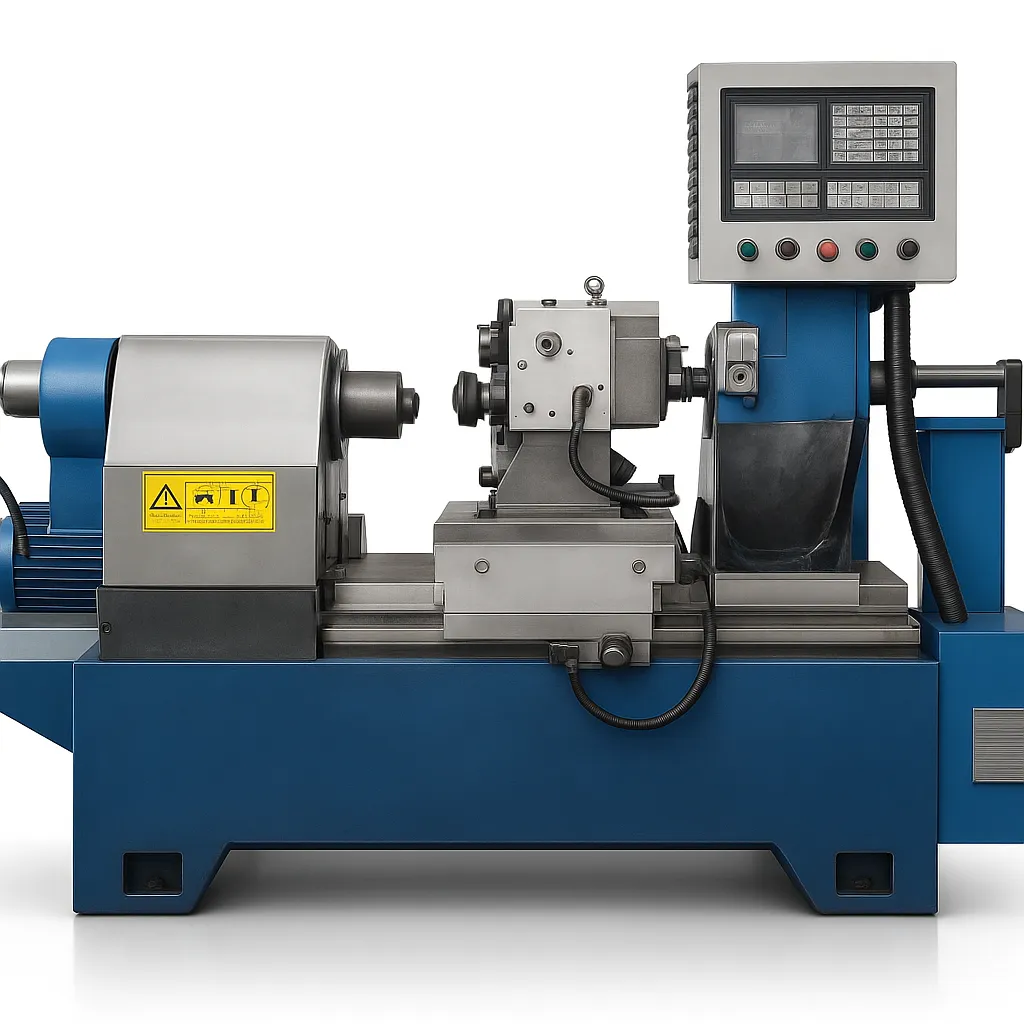

Станок ротационной вытяжки X-450 Double Spinning

Высокоточный станок для ротационной вытяжки металла с двойной системой формообразования

Станок X-450 Double Spinning предназначен для изготовления осесимметричных изделий методом ротационной вытяжки. Благодаря системе двойного вращения (Double Spinning) оборудование обеспечивает высокую производительность, точность обработки и возможность изготовления деталей сложной формы из различных металлов.

Станок применяется при производстве светотехнической продукции, кухонной посуды, вентиляционных элементов, деталей авиационной и автомобильной промышленности, изделий энергетического оборудования, декоративных металлических изделий и другой продукции, требующей высокой точности формообразования.

Стоимость оборудования

Предложение действительно в течение 10 календарных дней.

Условия поставки

• Базис поставки: EXW, склад г. Екатеринбург.
• Срок изготовления: 30 рабочих дней.
• Срок поставки: 60 рабочих дней с момента поступления оплаты.
• Условия оплаты: 100% предоплата.

Гарантия

12 месяцев с момента приобретения оборудования.

Назначение оборудования

Станок предназначен для производства:

• металлических колпаков;
• полусфер;
• отражателей;
• светильников;
• емкостей;
• крышек;
• деталей вентиляционных систем;
• кухонной посуды;
• декоративных элементов;
• деталей авиационной и автомобильной промышленности;
• изделий из алюминия, меди, стали и нержавеющей стали.

Основные преимущества

✔ Современная технология Double Spinning с двумя независимыми инструментальными суппортами.

✔ Высокая производительность при обработке сложных деталей.

✔ Возможность синхронной и радиальной асинхронной работы роликов.

✔ Две шестипозиционные револьверные головки.

✔ Высокая точность позиционирования ±0,02 мм.

✔ Обработка различных металлов без смены конструкции станка.

✔ Современная система ЧПУ KEYUAN KY-808XY.

✔ Компактная конструкция при высокой жесткости.

✔ Высокая повторяемость размеров изделий.

✔ Простота переналадки под различные типы продукции.

Конструктивные особенности

Система Double Spinning

Главной особенностью станка является применение двух рабочих инструментов, которые могут работать:

• синхронно;
• радиально-асинхронно.

Это позволяет:

• значительно повысить производительность;
• уменьшить нагрузку на заготовку;
• улучшить качество поверхности;
• снизить вероятность деформации изделия;
• выполнять сложные операции формообразования.

Шпиндель

Высокоточный шпиндель обеспечивает стабильную работу при любых режимах обработки.

Основные преимущества:

• диапазон скоростей 50–2000 об/мин;
• высокая плавность вращения;
• стабильный крутящий момент;
• высокая точность изготовления деталей.

Револьверные головки

Станок оснащён:

• передней шестипозиционной револьверной головкой;
• задней шестипозиционной револьверной головкой.

Такая конструкция позволяет выполнять несколько технологических операций без длительной переналадки.

Линейные направляющие

Используются высокоточные линейные направляющие HIWIN / KATE.

Преимущества:

• высокая жесткость;
• плавность перемещения;
• минимальный износ;
• высокая скорость подачи;
• длительный срок службы.

Шарико-винтовые передачи

Шлифованные ШВП класса C3 диаметром 50 мм обеспечивают:

• высокую точность позиционирования;
• отсутствие люфтов;
• стабильность размеров изделий;
• длительный ресурс эксплуатации.

Система ЧПУ

Станок оборудован современной системой управления KEYUAN KY-808XY, которая обеспечивает:

• простое программирование;
• высокую скорость обработки информации;
• управление всеми осями станка;
• сохранение программ обработки;
• удобный интерфейс оператора.

Пневмосистема

Используются пневматические компоненты AIRTAC, обеспечивающие надежную работу исполнительных механизмов.

Стандартная комплектация

В комплект поставки входят:

• станок X-450 Double Spinning;
• система ЧПУ KEYUAN KY-808XY;
• передняя шестипозиционная револьверная головка;
• задняя шестипозиционная револьверная головка;
• кронштейн для заготовки;
• система обдува;
• комплект стандартной оснастки;
• руководство по эксплуатации.

Дополнительные опции

По запросу оборудование может комплектоваться:

• фрезой для автоматической обрезки кромки изделия;
• дополнительной технологической оснасткой;
• специализированными оправками для различных типов продукции.

Основные комплектующие

Области применения

Станок широко используется для производства:

• светотехнических отражателей;
• металлических плафонов;
• кухонной посуды;
• деталей вентиляционных систем;
• корпусов приборов;
• емкостей;
• декоративных изделий;
• деталей авиационной промышленности;
• автомобильных компонентов;
• изделий энергетического оборудования.

Сервис и гарантия

ООО «Кайлас» предоставляет полный комплекс услуг:

• подбор оборудования под задачи производства;
• поставку оборудования «под ключ»;
• пусконаладочные работы;
• обучение операторов;
• техническую поддержку;
• гарантийное и постгарантийное обслуживание;
• поставку запасных частей, расходных материалов и технологической оснастки.

Гарантия — 12 месяцев с момента приобретения оборудования.

Почему выбирают ООО «Кайлас»

ООО «Кайлас» — поставщик современного промышленного оборудования для предприятий России и стран СНГ. Мы предлагаем надежные технологические решения напрямую от производителей, обеспечиваем комплексное сопровождение проектов, профессиональные консультации, сервисную поддержку и поставку оригинальных запасных частей. Наш опыт позволяет подобрать оптимальное оборудование под любые производственные задачи и обеспечить его эффективную эксплуатацию на протяжении всего срока службы.

Технические характеристики
