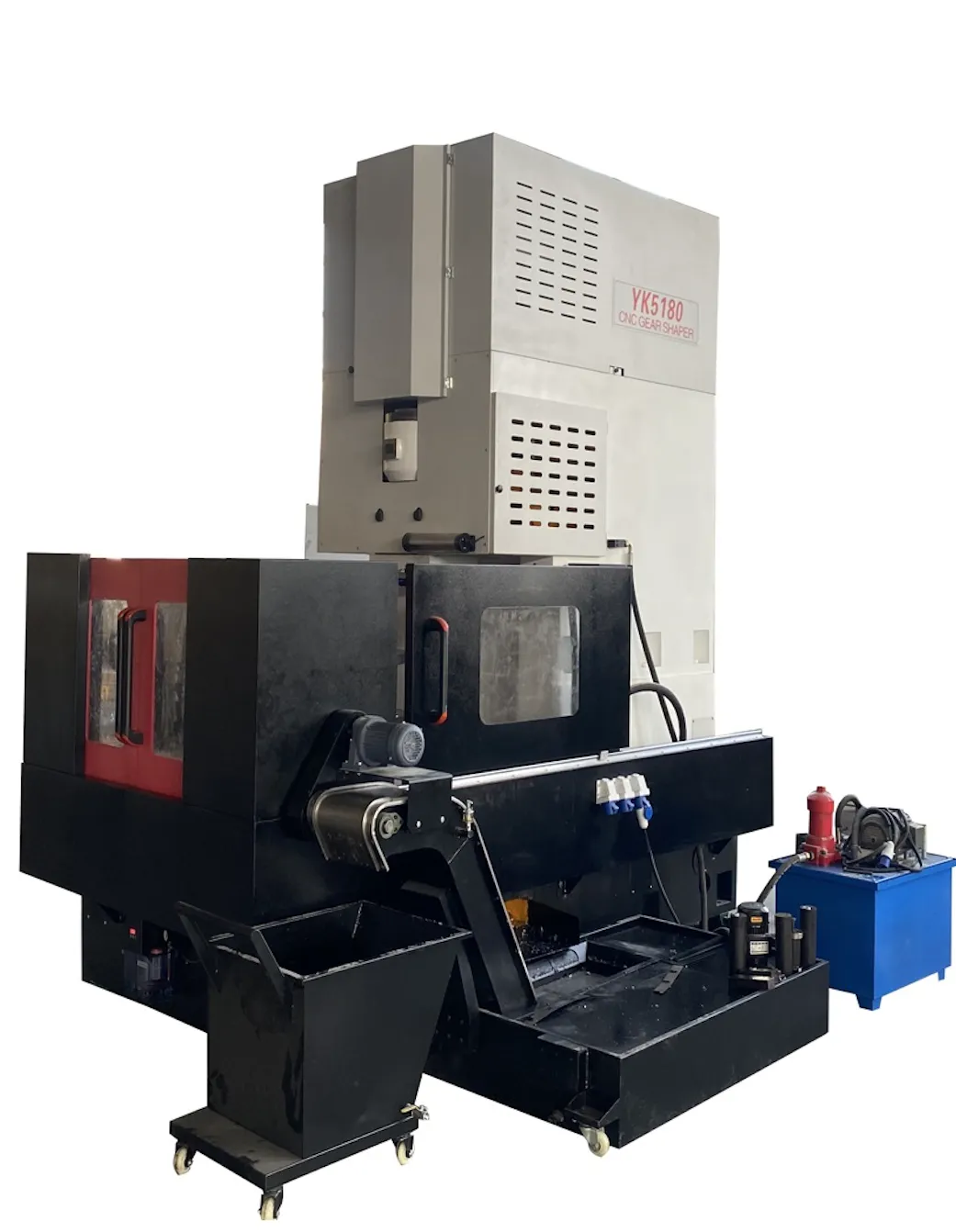

Трехосевой ЧПУ зубодолбёжный станок модели YK5180A
Станок YK5180A предназначен для высокоточной обработки прямозубых цилиндрических зубчатых колёс внутреннего и внешнего зацепления, а также двойных и многорядных зубчатых колёс с канавками отвода инструмента. Идеален для единичного, серийного и массового производства. Полностью автоматическое ЧПУ управление обеспечивает от одного до n циклов автоматической подачи. После завершения обработки заготовка автоматически выводится, а станок останавливается. Точность обработки: 7-й класс. Чистота поверхности зуба: 6-й класс.
Цена:
Дополнительные услуги
Особенности:
- Колонна жёстко закреплена на станине, рабочий стол перемещается радиально горизонтально
- Поддержка попутного и встречного зубодолбления
- Суппорт инструмента обеспечивает отвод инструмента, снижая износ направляющих
- Сервопривод ЧПУ и шарико-винтовая передача обеспечивают высокую точность подачи
- Навесные зубчатые колёса для регулирования частоты вращения шпинделя и окружной подачи
- Высокоточная делительная червячная пара из бронзы ZQSn10-1
- Шлифованные передаточные зубчатые колёса и точные подшипники качения
- Охлаждение через регулируемый насос СОЖ; полугерметичное защитное ограждение
Конструкция станка:
- Станина: цельнолитая из серого чугуна, термообработанная при 550 °C, индукционно закалённые и прецизионно шлифованные направляющие.
- Рабочий стол: с делительной червячной парой и механизмами радиального перемещения; высокоточная сборка методом притирки деталей.
- Колонна: несущая конструкция с суппортом, механизмами формирования профиля, реверса долбяка и регулировкой скорости шпинделя.
- Суппорт инструмента: главный шпиндель из кованой стали 20Cr, движение отвода инструмента с высокой точностью.
- Система смазки: регулируемая циклоидальная насосная установка Nanjing Beqier BRB5.
- Электрооборудование и ЧПУ: панель дисплея ЧПУ, защита от перегрузки и короткого замыкания, концевые блокировки.
Комплект поставки:
- Станок YK5180A — 1 шт.
- Основные узлы: станина, колонна, суппорт, рабочий стол, коробка передач, гидравлическая и смазочная системы, система охлаждения, система ЧПУ и электрооборудование
- Принадлежности: пружины, валы, торцевые ключи, диски, упоры, гайки, контрольные калибры
- Документация: руководство по эксплуатации, упаковочный лист
Технические характеристики:
|
Параметр |
Значение |
|
Максимальный диаметр обработки |
Внешние зубья: 800 мм; Внутренние зубья: 1000 мм |
|
Максимальный модуль обработки |
12 m |
|
Максимальная ширина обработки внутренних зубьев |
265 мм |
|
Максимальный ход долбяка |
300 мм |
|
Окружная подача за один двойной ход |
Бесступенчатая |
|
Диаметр планшайбы рабочего стола |
1250 мм |
|
Диаметр отверстия рабочего стола |
130 мм |
|
Расстояние от оси долбяка до оси рабочего стола |
0–700 мм |
|
Расстояние от опорной поверхности долбяка до поверхности стола |
450–750 мм |
|
Число возвратно-поступательных ходов долбяка в минуту |
Бесступенчато регулируемое |
|
Величина отвода долбяка при обратном ходе |
≥ 0,65 мм |
|
Диаметр установочной шейки долбяка |
31,743 / 88,9 / 101,6 мм |
|
Мощность главного электродвигателя |
7,5 кВт |
|
Габаритные размеры (Д×Ш×В) |
4100 × 1900 × 3792 мм |
|
Масса станка |
12 000 кг |
