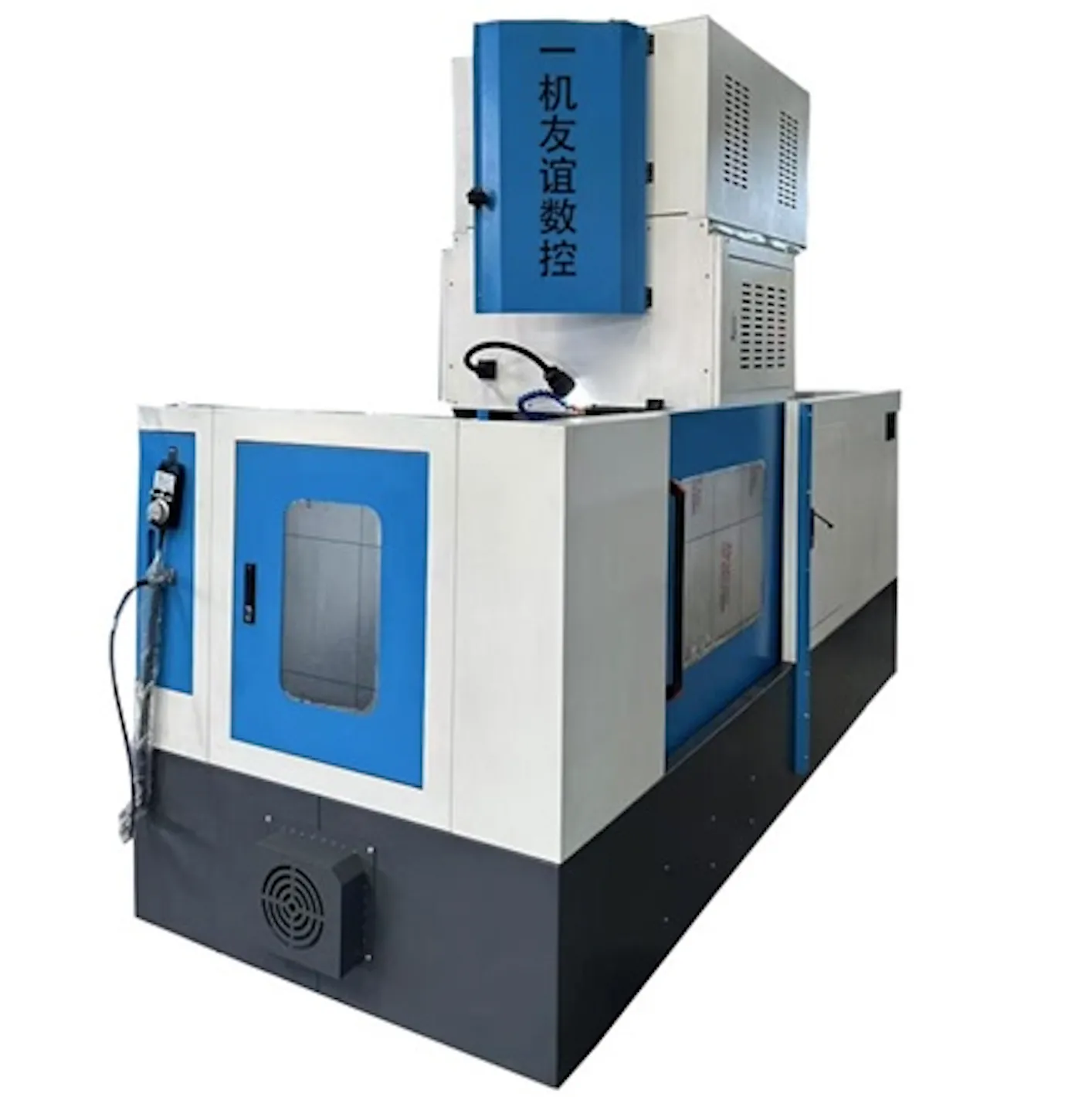

Трёхосевой ЧПУ зубодолбёжный станок модели YK5150C
ЧПУ зубодолбёжный станок YK5150C предназначен для высокоточной обработки прямозубых цилиндрических зубчатых колёс внешнего и внутреннего зацепления, а также двойных и многорядных зубчатых колёс с канавками отвода инструмента. Станок широко применяется в серийном и массовом производстве, а также подходит для обработки в условиях единичного изготовления. Система числового программного управления обеспечивает полностью автоматическое выполнение циклов зубодолбёжения, автоматическую подачу, останов и вывод заготовки после завершения операции. Высокая точность обработки (до 7го класса) и высокая чистота поверхности зуба (6й класс) позволяют использовать станок в машиностроении, автомобильной промышленности, энергетике и других отраслях.
Цена:
Дополнительные услуги
Особенности станка:
- Конструкция с колонной, жёстко закреплённой на станине, и радиальным горизонтальным перемещением рабочего стола
- Возможность обработки в режимах попутного и встречного зубодолбления
- ЧПУсерводвигатели и шариковинтовые передачи обеспечивают высокую точность подачи
- Высокоточная делительная червячная пара из износостойкой бронзы ZQSn101
- Высококачественные шлифованные передачные зубчатые колёса
- В узлах главного шпинделя и приводной цепи используются надёжные подшипники качения
- Охлаждение с регулируемой подачей СОЖ, полугерметичное защитное ограждение
- Надёжная система стружкоудаления в контейнер
Конструкция и узлы:
- Станина: цельнолитая из высокопрочного серого чугуна, подвергнута термической обработке для снятия внутренних напряжений; высокоточная обработка направляющих и шабрение обеспечивают жёсткую базу для всех операций.
- Рабочий стол: прецизионно обработанный; делительное движение осуществляется через червячную передачу с высокой износостойкостью.
- Колонна: жёсткая конструкция из серого чугуна с термической обработкой; на ней установлены механизмы формирования профиля, движения долбяка и навесные зубчатые передачи для изменения частоты вращения.
- Суппорт инструмента: включает главный шпиндель, обеспечивает движение отвода инструмента; шпиндель изготовлен из закалённой стали и прошёл длительное шлифование для стабильной работы.
- Система смазки: регулируемая циклоидальная насосная установка (Nanjing Beqier BRB5).
- Электрооборудование и управление: электрическая защита от перегрузок и короткого замыкания; блокировки безопасности; удобная панель управления ЧПУ.
Комплект поставки:
- Трёхосевой ЧПУ зубодолбёжный станок YK5150C — 1 шт.
- Основные узлы: станина, колонна, суппорт, рабочий стол, гидравлическая система, смазка, система охлаждения, ЧПУшкаф и электрооборудование
- Перечень принадлежностей (крепёжные элементы, ключи, руководство по эксплуатации, упаковочный лист)
Технические характеристики:
|
Параметр |
Значение |
|
Максимальный диаметр обработки |
Внешние зубья: 500 мм; Внутренние зубья: 600 мм |
|
Максимальный модуль обработки |
8 |
|
Максимальная ширина обработки зубчатого венца |
100 мм |
|
Максимальный ход долбяка |
110 мм |
|
Диаметр рабочего стола |
460 мм |
|
Диаметр планшайбы рабочего стола |
620 мм |
|
Диаметр отверстия рабочего стола |
100 мм |
|
Расстояние между осями (долбяк — стол) |
0–340 мм |
|
Расстояние от опорной поверхности долбяка до поверхности стола |
230–380 мм |
|
Окружная подача за один двойной ход |
Бесступенчатая |
|
Число возвратнопоступательных ходов долбяка в минуту |
Бесступенчато регулируемое |
|
Величина отвода долбяка при обратном ходе |
≥ 0,3 мм |
|
Диаметр установочной шейки долбяка |
31,743 мм |
|
Мощность главного электродвигателя |
4 кВт (частотнорегулируемый) |
|
Габаритные размеры (Д×Ш×В) |
3200 × 1230 × 2550 мм |
|
Масса станка |
6000 кг |
|
Класс точности обработки |
7й |
|
Класс чистоты поверхности зуба |
6й |
Рабочая среда станка:
- Электропитание: 3~380 В ±10 %, 50 Гц ±1 Гц
- Температура окружающей среды: 0–40 °C
- Относительная влажность: ≤ 90 %
