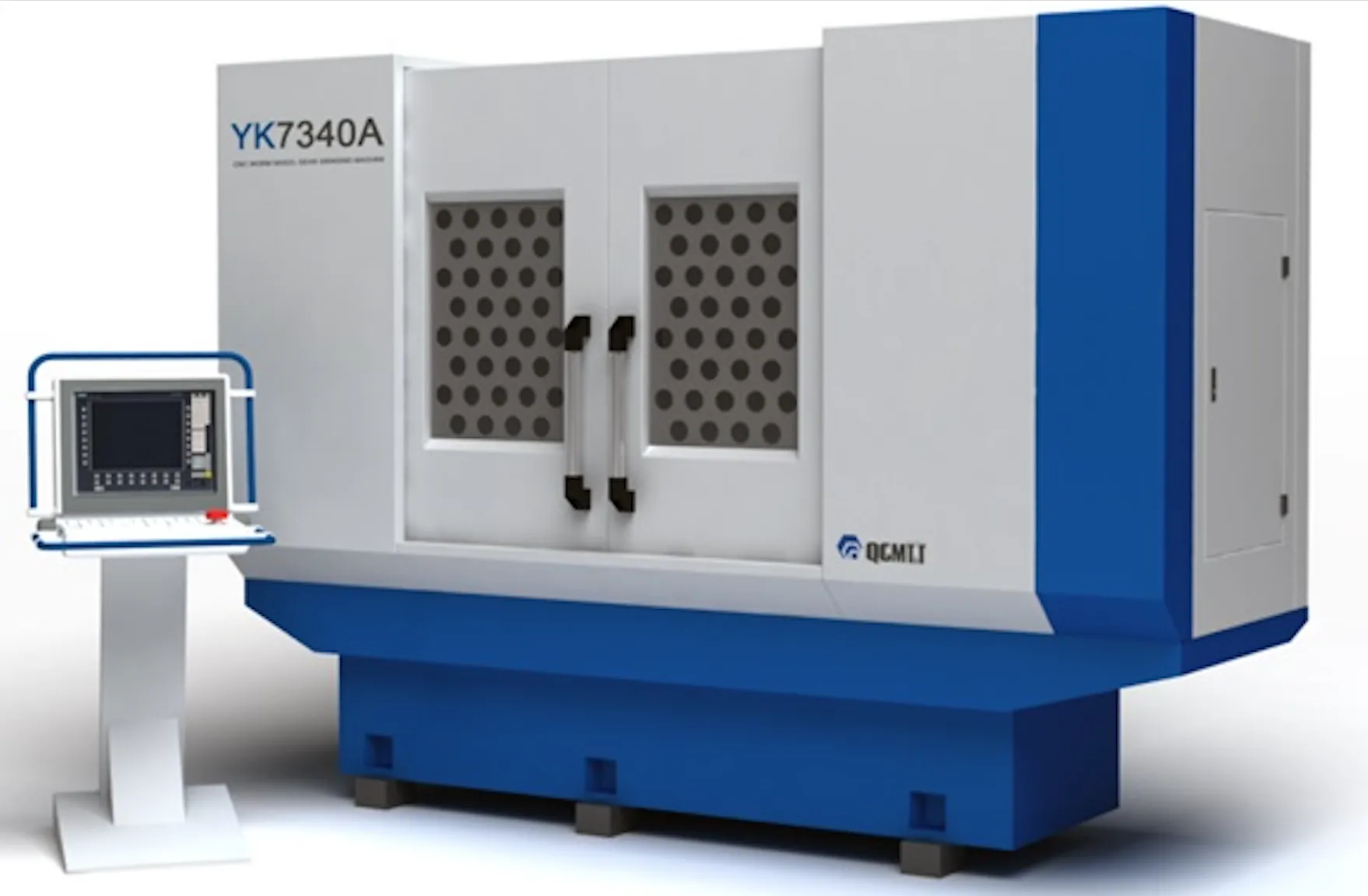

Зубошлифовальный станок с ЧПУ YK7340A
Зубошлифовальный станок YK7340A предназначен для высокоточной обработки зубчатых колёс методом формообразующего шлифования. Профиль шлифовального круга формируется по форме впадины зуба, что позволяет эффективно снимать металл и повышает производительность. Станок оснащён цифровой серводвигательной системой Siemens ONE, обеспечивающей высокую точность, скорость и помехоустойчивость. Программное обеспечение собственной разработки включает экспертные модули расчёта профиля круга, анализа и компенсации погрешностей, автоматическую привязку инструмента и рекомендации по технологии шлифования. Система безопасности обеспечивает аварийный отвод станка при отключении питания или перегрузке, защищая оборудование и заготовку.
Цена:
Дополнительные услуги
Конструктивные особенности:
- Горизонтальная компоновка с пятиосевой трёхкоординатной интерполяцией
- Серводвигатели с обратной связью через линейные оптические шкалы (оси X, Y, Z)
- Ось A — регулировка угла установки шлифовального круга с гидравлическим зажимом
- Ось C — вращение заготовки с прямым приводом и моментным двигателем Siemens
- Ось S — вращение шлифовального круга с синхронным двигателем Siemens 1FE1
- Ось S1 — вращение правящего ролика для формирования шлифовального круга
- Высокая точность обработки: до 5-го класса при соблюдении условий эксплуатации
Система ЧПУ:
- Siemens ONE, пятиосевая трёхкоординатная интерполяция
- Автоматическая привязка инструмента
- Дифференциальная коррекция винтовой линии зуба
- Коррекция угла наклона и дугового направления зуба
- Хранение данных о деталях в защищённой базе данных
Комплектация:
- Основной станок — 1 шт.
- Электрошкаф — 1 шт.
- Установка охлаждения и фильтрации — 1 шт.
- Гидравлическая система — 1 шт.
- Электростатическая система удаления масляного тумана — 1 компл.
- Алмазный правящий ролик — 1 шт.
- Шлифовальные инструменты:
- φ250 мм — 1 компл. (8 фланцев + 16 кругов)
- φ100 мм — 1 компл. (10 кругов)
- Регулировочные подкладки — 8 шт.
- Балансировочная оправка — 1 шт.
- Специальный инструмент — 1 компл.
Основные комплектующие: Siemens (ЧПУ, приводы), HEIDENHAIN (угловой энкодер), NSK/FAG/Schneeberger (подшипники и направляющие), D.K (алмазный правящий ролик).
Технические характеристики:
|
Параметр |
Значение |
|
Диаметр обработки |
φ30–φ400 мм |
|
Число зубьев заготовки |
≥6 |
|
Модуль |
1–14 мм |
|
Макс. ширина зуба |
400 мм |
|
Диапазон угла наклона |
±45° |
|
Расстояние между центрами |
350–765 мм |
|
Макс. радиальное перемещение бабки |
360 мм |
|
Макс. осевое перемещение бабки |
650 мм |
|
Расстояние от центра круга до центра |
35–360 мм |
|
Скорость шлифования |
3000–6000 об/мин |
|
Скорость правки |
1500–5000 об/мин |
|
Макс. масса заготовки с оснасткой |
120 кг |
|
Конус задней бабки |
Морзе №5 |
|
Общая установленная мощность |
50 кВА |
|
Масса станка |
10 000 кг |
|
Габариты (Д×Ш×В) |
3130×2400×2200 мм |
|
Шлифовальные круги |
φ250×16/25/35/50×φ75 мм, φ100×16/25×φ32 мм |
Условия эксплуатации:
- Температура: 10–35 °C, оптимально 18–26 °C
- Относительная влажность ≤ 85 %
- Электропитание: 3~380 В ±10 %, 50 Гц ±2 %
- Чистая и сухая среда без источников теплового излучения и вибраций
- Сжатый воздух по ISO 8573-1 (класс 1 твёрдые частицы, класс 1 масло, точка росы +3 °C)
