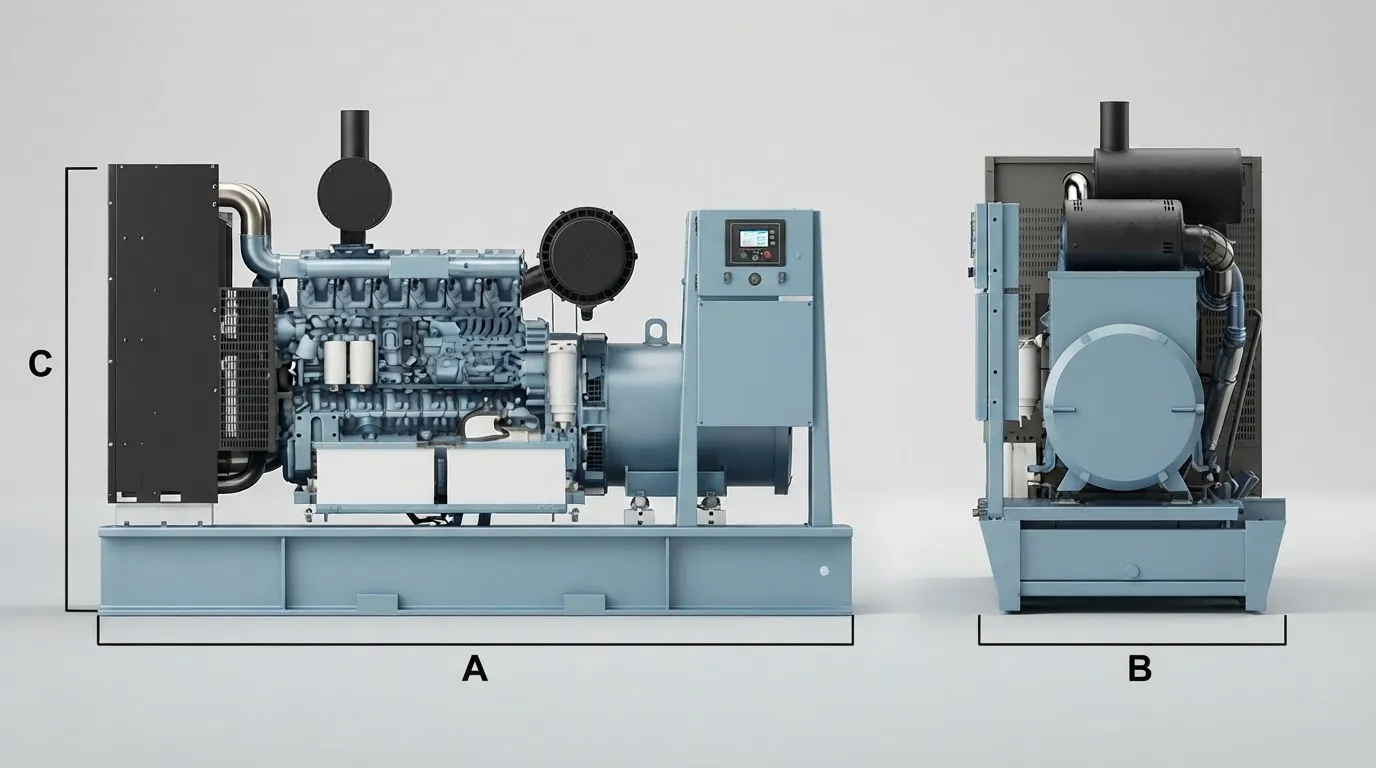

Биогазовая установка QH200FKG
Биогазовая установка QH200FKG Биогазовая генераторная установка QH200FKG предназначена для выработки электрической энергии при использовании биогаза в качестве топлива. Установка оснащена газовым двигателем, синхронным генератором, системой управления, системой газоснабжения, охлаждения и выхлопа. Оборудование подходит для объектов, где биогаз используется в качестве основного источника топлива для автономной или резервной генерации электроэнергии.
Цена: по запросу
Дополнительные услуги
Биогазовая установка QH200FKG
Биогазовая генераторная установка QH200FKG предназначена для выработки электрической энергии при использовании биогаза в качестве топлива. Установка оснащена газовым двигателем, синхронным генератором, системой управления, системой газоснабжения, охлаждения и выхлопа.
Оборудование подходит для объектов, где биогаз используется в качестве основного источника топлива для автономной или резервной генерации электроэнергии.
Основные преимущества
- Номинальная электрическая мощность — 200 кВт.
- Работа на биогазе с содержанием метана от 60%.
- Трёхфазный синхронный бесщёточный генератор.
- Электронная система управления двигателем.
- Автоматическая диагностика и защита двигателя.
- Интеллектуальное регулирование соотношения воздух/топливо.
- Эффективная система охлаждения.
- Низкий расход топлива и эксплуатационные затраты.
- Длительный ресурс основных узлов.
- Комплектная поставка основных систем для работы генераторной установки.
Газовый двигатель
Установка комплектуется газовым двигателем PC15NG — шестицилиндровым рядным четырёхтактным двигателем с промежуточным охлаждением типа «воздух–воздух».
| Параметр | Значение |
| Модель двигателя | PC15NG |
| Тип | 6-цилиндровый рядный, 4-тактный |
| Номинальная мощность | 280 кВт |
| Мощность в режиме ожидания | 300 кВт |
| Количество цилиндров | 6 |
| Диаметр цилиндра | 135 мм |
| Ход поршня | 169 мм |
| Частота вращения | 1500 об/мин |
| Рабочий объём | 14,5 л |
| Объём охлаждающей жидкости | 28 л |
| Регулирование оборотов | Электронное |
| Система охлаждения | Принудительная водяная |
| Система запуска | 24 В постоянного тока |
| Время запуска | до 10 с |
| Система фильтрации | Масляный и воздушный фильтры |
| Выхлопная система | Глушитель |
Двигатель рассчитан на продолжительную эксплуатацию и адаптирован для работы на газообразном топливе. Конструкция предусматривает электронное управление, контроль рабочих параметров и защиту двигателя при возникновении неисправностей.
Генератор
| Параметр | Значение |
| Номинальная мощность | 200 кВт |
| Номинальное напряжение | 400 В |
| Тип возбуждения | Бесщёточное |
| Тип генератора | Трёхфазный синхронный бесщёточный генератор переменного тока |
| Класс изоляции | H |
| Степень защиты генератора | IP23 |
| Степень защиты клеммной коробки | IP45 |
| Схема подключения | Трёхфазная четырёхпроводная Y-образная |
Система управления
Система управления обеспечивает контроль основных параметров двигателя и генераторной установки, автоматическую диагностику и защиту оборудования.
В состав системы входят:
- электронный блок управления;
- жгут проводов;
- датчик скорости;
- датчик фазы;
- датчик температуры охлаждающей жидкости;
- датчики давления и температуры;
- широкополосный кислородный датчик;
- датчик температуры выхлопных газов;
- электронная дроссельная заслонка;
- катушки зажигания;
- свечи зажигания;
- система контроля подачи топлива.
Особенности системы управления
Интеллектуальное регулирование соотношения воздух/топливо.
Система автоматически регулирует соотношение воздуха и газа, обеспечивая стабильную работу двигателя и эффективное использование топлива.
Диагностика и защита.
Электронный блок управления получает данные от датчиков и контролирует рабочие параметры двигателя. При обнаружении неисправностей система выполняет защитные действия.
Отладка и обслуживание.
Предусмотрен портативный диагностический прибор для настройки параметров двигателя, диагностики неисправностей и проведения сервисных работ.
Система газоснабжения
В состав газовой системы входят:
- фильтр;
- регулятор давления;
- пламегаситель;
- взрывозащищённый электромагнитный клапан;
- газовый смеситель;
- элементы газопровода.
Входящие в комплект системы
| № | Наименование | Количество |
| 1 | Биогазовый двигатель | 1 шт. |
| 2 | Генератор | 1 шт. |
| 3 | База | 1 шт. |
| 4 | Радиатор в сборе | 1 шт. |
| 5 | Система управления | 1 шт. |
| 6 | Модули | 1 комплект |
| 7 | Газопровод | 1 комплект |
| 8 | Впускная система | 1 комплект |
| 9 | Выхлопная система | 1 комплект |
| 10 | Аккумулятор и аккумуляторный кабель | 1 комплект |
| 11 | Моторное масло | 1 комплект |
| 12 | Антифриз | 1 комплект |
| 13 | Комплект принадлежностей | 1 комплект |
| 14 | Комплект инструментов | 1 комплект |
Требования к топливу
В качестве топлива используется биогаз/метаносодержащий газ.
| Параметр | Требование |
| Тип топлива | Метан / биогаз |
| Содержание метана | ≥ 60% |
| Низшая теплотворная способность | ≥ 35 МДж/нм³ |
| Давление на входе газовой системы | 50–100 кПа |
| Давление на входе двигателя | 3–20 кПа |
| Размер частиц примесей | ≤ 5 мкм |
| Содержание примесей | ≤ 30 мг/нм³ |
| Содержание сернистых соединений | ≤ 20 мг/нм³ |
| Температура всасываемого воздуха | ≤ 40 °C |
| Содержание влаги | ≤ 40 г/нм³ |
Для системы охлаждения рекомендуется использовать чистую слабощелочную воду без агрессивных соединений. Основные требования к охлаждающей воде:
- pH — 7–8,5;
- содержание хлорид-ионов — менее 150 мг/л;
- жёсткость — 0,7–5,3 мэкв/л.
Условия эксплуатации
- Минимальная среднегодовая температура: −5 °C.
- Минимальная температура хранения: −30 °C.
- Относительная влажность: до 95% при +25 °C.
- Высота над уровнем моря: до 2200 м.
- Сейсмостойкость: 8 баллов.
Условия поставки
Количество: 1 комплект
Цена: 0,00 USD с НДС*
Базис поставки: EXW, склад г. Екатеринбург
Срок изготовления: 20 рабочих дней после внесения предоплаты
Срок поставки: 60–75 календарных дней с момента готовности оборудования
Условия оплаты: 60% — предоплата, 30% — по факту готовности оборудования, 10% — после получения оборудования
Гарантия: 12 месяцев с момента приобретения
* Цена в коммерческом предложении указана как 0,00 USD и требует уточнения перед публикацией карточки на сайте.
ООО «Кайлас» осуществляет поставку промышленного оборудования с организацией логистики, сопровождением поставки и гарантийной поддержкой.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Модель | QH200FKG |
| Номинальная мощность | 200 кВт |
| Номинальное напряжение | 400/230 В |
| Номинальный ток | 360 А |
| Номинальная частота | 50 Гц |
| Коэффициент мощности | 0,8 |
| Расход газа | 0,32 м³/кВт·ч |
| Регулирование установившегося напряжения | ≤ ±1% |
| Регулирование частоты | ≤ ±1% |
| Колебания напряжения | ≤ ±0,5% |
| Изменение частоты | ≤ ±0,5% |
| Переходное регулирование напряжения | −15…+20% |
| Переходное регулирование частоты | −10…+10% |
| Допустимая высота эксплуатации | ≤ 2200 м |
| Сейсмостойкость | 8 баллов |
| Объём моторного масла | 50 л |
| Объём охлаждающей жидкости | 36 л |
| Масса установки | 3500 кг |
| Габариты базы (Д×Ш×В) | 3000×1150×1852 мм |
