Винтовой компрессор AHD-120A Ai Ma

Промышленная система производства и подготовки сжатого воздуха

Цена комплекта с НДС: 46 270 USD
Количество: 1 комплект

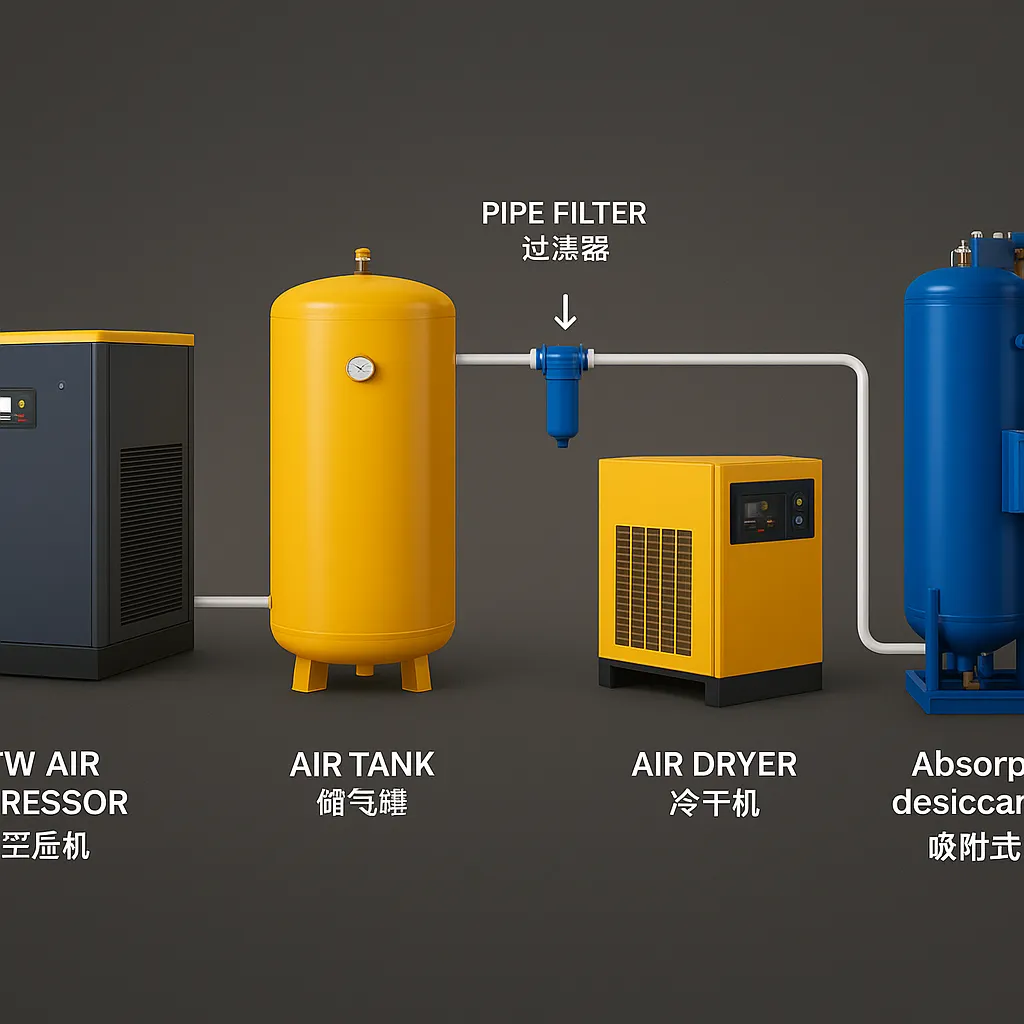

В состав системы входят компрессор, охладитель, адсорбционный осушитель, вертикальный ресивер и комплекс прецизионной фильтрации.

1. Основное оборудование

Винтовой компрессор AHD-120A

• Производительность — 15 м³/мин
• Рабочее давление — 0,8 МПа
• Мощность двигателя — 90 кВт / 120 л.с.
• Электропитание — 380 В / 3 фазы / 50 Гц
• Воздушное охлаждение
• Прямой привод
• Одноступенчатое сжатие
• Запуск — звезда–треугольник
• Содержание масла в воздухе — ≤3 ppm
• Уровень шума — 80±2 дБ
• Масса — 1700 кг
• Габариты — 2100×1430×1740 мм

Для модели AHD-120A также указываются варианты производительности в зависимости от давления: 16,1 м³/мин при 0,7 МПа, 15 м³/мин при 0,8 МПа, 13,8 м³/мин при 1,0 МПа и 12,3 м³/мин при 1,2 МПа.

2. Охладитель AH-120G

Предназначен для охлаждения сжатого воздуха после компрессора.

Характеристики:

• Производительность обработки — 16 м³/мин
• Электропитание — 380 В / 3 фазы / 50 Гц
• Масса — 280 кг
• Габариты упаковки — 1300×700×1470 мм

3. Адсорбционный осушитель AH-150(LH)

Используется для удаления влаги из сжатого воздуха и подготовки воздуха для промышленного оборудования.

Характеристики:

• Производительность — 16 м³/мин
• Питание — 380 В / 3 фазы / 50 Гц
• Масса — 1050 кг
• Габариты упаковки — 1400×950×2300 мм
• Индикатор температуры
• Измеритель точки росы

4. Вертикальный ресивер

Ресивер предназначен для накопления запаса сжатого воздуха и стабилизации давления в пневматической системе.

• Объём — 3000 л / 3 м³
• Рабочее давление — 0,8 МПа
• Масса — 530 кг
• Габариты упаковки — 3080×1350×1320 мм

5. Система тонкой очистки воздуха

В комплект входят три ступени фильтрации.

Фильтр A150

• Производительность — 15 м³/мин
• Фильтрация частиц — 3 мкм
• Остаточное содержание масла — до 5 ppm

Фильтр B150

• Производительность — 15 м³/мин
• Фильтрация — 1 мкм
• Остаточное содержание масла — до 0,5 ppm

Фильтр C150

• Производительность — 15 м³/мин
• Фильтрация — 0,01 мкм
• Остаточное содержание масла — до 0,001 ppm

6. Дополнительное оборудование

В состав предложения также входят:

• Сепараторы Yuka WS 200
• Конденсатоотводчики D50
• Манометры EMA-200
• Масляный сепаратор
• Масляный фильтр
• Воздушный фильтр
• Предохранительный клапан
• Впускной клапан
• Термостатический клапан
• Датчики давления
• Датчик температуры
• Вентилятор
• Охладитель

7. Электродвигатель

• Мощность — 90 кВт
• Скорость вращения — 2970 об/мин
• Напряжение — 380 В
• Частота — 50 Гц
• Степень защиты — IP54
• Класс изоляции — F
• Запуск — звезда–треугольник

8. Система охлаждения

Компрессор оснащён воздушной системой охлаждения.

• Мощность вентилятора — 1,3 кВт
• Напряжение — 380 В
• Частота — 50 Гц
• Скорость вращения — 1440 об/мин
• Объём воздуха — 13 000 м³/ч

9. Система управления

Компрессор оснащён главным контроллером и системой автоматического контроля рабочих параметров.

Контролируются:

• давление;
• температура;
• состояние двигателя;
• работа системы охлаждения;
• параметры компрессора;
• аварийные состояния.

10. Преимущества оборудования

• Производительность до 15 м³/мин при 0,8 МПа
• Мощность 90 кВт
• Прямой привод
• Воздушное охлаждение
• Комплексная система подготовки сжатого воздуха
• Осушение воздуха
• Многоступенчатая фильтрация
• Ресивер объёмом 3000 л
• Автоматизированная система управления
• Подходит для непрерывной промышленной эксплуатации

Винтовые компрессоры серии AHD-120A представлены как промышленные установки с прямым приводом; для серии заявлены несколько вариантов давления и соответствующей производительности.

11. Комплект поставки

Основной агрегат:

• винтовой компрессор;
• электродвигатель;
• масляный бак;
• воздушный фильтр;
• масляный сепаратор;
• масляный фильтр;
• клапан минимального давления;
• вентилятор;
• охладитель;
• предохранительный клапан;
• впускной клапан;
• термостатический клапан;
• датчики давления и температуры;
• контроллер;
• контакторы.

Система подготовки воздуха:

• охладитель AH-120G;
• осушитель AH-150(LH);
• вертикальный ресивер 3000 л;
• фильтр A150;
• фильтр B150;
• фильтр C150;
• сепараторы;
• конденсатоотводчики;
• манометры.

12. Области применения

Компрессорная система может использоваться для обеспечения сжатым воздухом различных производственных процессов:

• металлообработка;
• машиностроение;
• производство и сборочные линии;
• пневматическое оборудование;
• автоматизированные производственные линии;
• покрасочные работы;
• пескоструйное оборудование;
• инструментальные цеха;
• общепромышленные пневмосистемы.

13. Технические параметры

14. Условия поставки

Базис поставки: EXW, склад г. Екатеринбург
Срок изготовления: 25 рабочих дней после внесения предоплаты
Срок поставки: 60 календарных дней с момента готовности
Оплата: 60% предоплата / 30% по факту готовности / 10% после получения
Гарантия: 12 месяцев
Срок действия предложения: 10 дней

Стоимость комплекта

46 270 USD с НДС

15. Почему это не просто компрессор?

Это готовая система подготовки сжатого воздуха, объединяющая производство, охлаждение, осушение, накопление и многоступенчатую фильтрацию воздуха в одном комплексном решении.

ООО «Кайлас» — поставляем промышленное оборудование под задачи вашего производства.

Основные характеристики компрессора

• Производительность: 15 м³/мин
• Рабочее давление: 0,8 МПа
• Мощность двигателя: 90 кВт / 120 л.с.
• Питание: 380 В, 3 фазы, 50 Гц
• Тип охлаждения: воздушное
• Привод: прямое подключение
• Содержание масла в сжатом воздухе: ≤3 ppm
• Уровень шума: 80±2 дБ
• Скорость вращения двигателя: 2970 об/мин
• Способ запуска: звезда–треугольник
• Степень защиты: IP54
• Класс изоляции: F
• Габариты: 2100×1430×1740 мм
• Масса: 1700 кг
