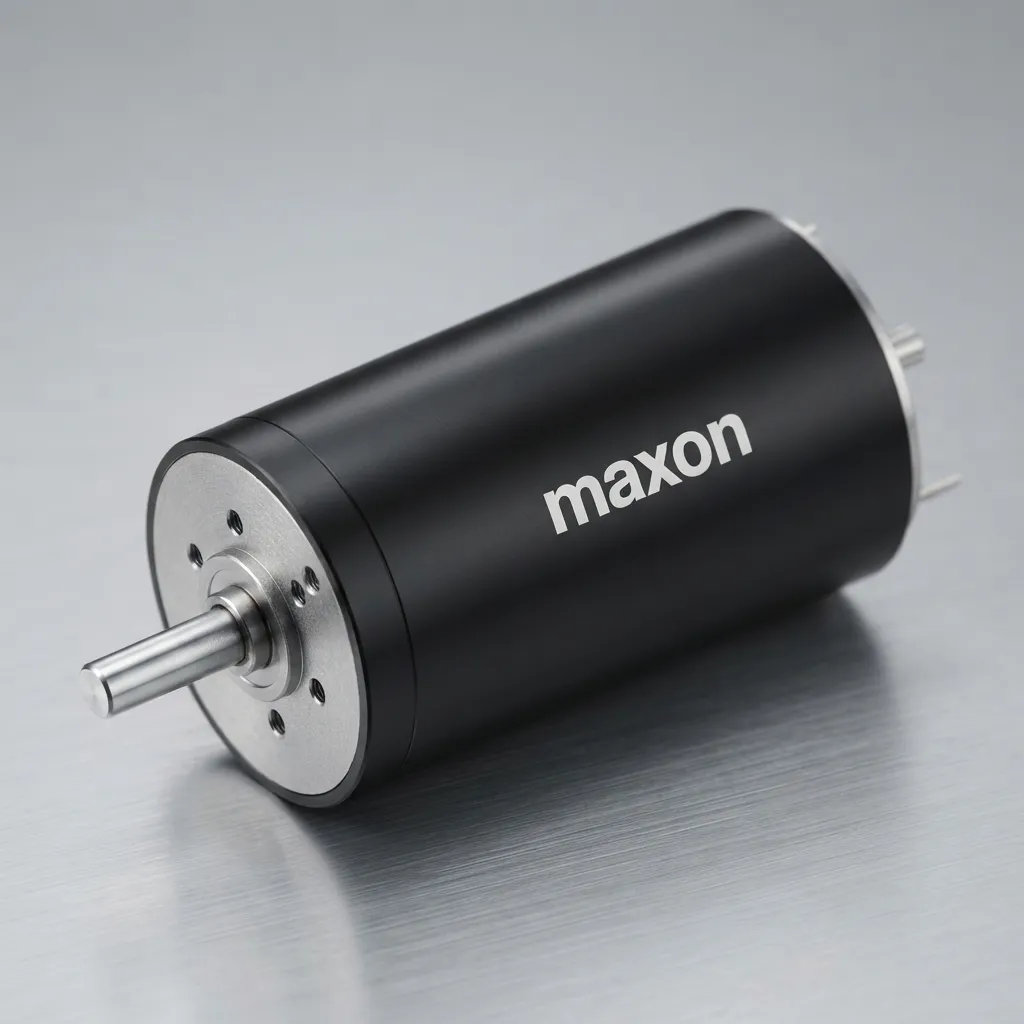

Двигатель MAXON RE 40 (Pt. No. 148867)

Щёточный двигатель постоянного тока 24 В, 150 Вт

MAXON RE 40, Pt. No. 148867 — компактный высокоэффективный двигатель постоянного тока с графитовыми щётками и постоянными магнитами. Модель предназначена для применения в промышленной автоматике, робототехнике, приводных системах, механизмах позиционирования и другом оборудовании, где важны высокая скорость вращения, динамика и компактные размеры.

Двигатель MAXON RE 40 используется в качестве компактного электропривода для механизмов, которым требуется сочетание высокой скорости вращения, относительно высокой мощности и точного управления.

Благодаря постоянным магнитам, бесжелезному ротору и графитовой коммутации двигатель способен обеспечивать высокую динамику работы и быстро реагировать на изменение управляющего сигнала.

Двигатель может использоваться самостоятельно либо в составе комплексной приводной системы:

Двигатель → редуктор → датчик положения/энкодер → контроллер

Серия RE 40 относится к модульной концепции приводов MAXON, благодаря чему двигатель может интегрироваться с различными редукторами, датчиками и системами управления.

Конструкция двигателя

Бесжелезный ротор

Одной из ключевых особенностей RE 40 является конструкция ротора без железного сердечника. Такая конструкция способствует снижению инерции ротора и обеспечивает быстрый отклик двигателя.

Для артикула 148867 производитель указывает момент инерции ротора 142 г·см² и механическую постоянную времени 4,67 мс.

Графитовые щётки

Двигатель использует графитовую систему коммутации. Она обеспечивает механическую коммутацию обмоток и позволяет использовать двигатель в различных приводных системах.

Постоянные магниты

В конструкции применяются постоянные магниты, обеспечивающие возбуждение двигателя без необходимости отдельной обмотки возбуждения.

 Габаритные размеры

Корпус двигателя имеет компактный цилиндрический формат:

Диаметр корпуса — Ø40 мм
Максимальная длина — 71 мм

В официальном чертеже MAXON также указаны посадочные и присоединительные размеры передней части двигателя, включая вал и монтажные отверстия.

 Преимущества

⚡ Высокая удельная мощность

При диаметре корпуса всего 40 мм двигатель обеспечивает мощность 150 Вт.

🔄 Высокая скорость

Скорость холостого хода достигает 7580 об/мин, что позволяет использовать двигатель в высокоскоростных приводах.

🎯 Быстрый отклик

Бесжелезный ротор и низкая механическая постоянная времени обеспечивают хорошую динамику двигателя.

🔋 Работа от 24 В

Номинальное напряжение 24 В DC удобно для промышленной автоматики и различных низковольтных приводных систем.

📐 Компактные размеры

Диаметр корпуса всего 40 мм, длина — 71 мм, что позволяет использовать двигатель в ограниченном монтажном пространстве.

🔧 Модульная система

Двигатель может использоваться совместно с редукторами, датчиками и контроллерами MAXON для построения законченной приводной системы.

Области применения

Промышленная автоматизация

• автоматические производственные линии;
• исполнительные механизмы;
• системы подачи;
• приводные механизмы.

Робототехника

• роботизированные механизмы;
• компактные приводы;
• системы позиционирования;
• манипуляторы.

Станочное оборудование

• механизмы подачи;
• вспомогательные приводы;
• автоматические системы позиционирования.

Медицинское и лабораторное оборудование

• компактные исполнительные механизмы;
• дозирующие системы;
• автоматизированные устройства.

Автоматизированные системы

• приводы заслонок;
• механизмы перемещения;
• системы регулирования;
• прецизионные механизмы.

Совместная работа с редуктором

При необходимости увеличения выходного момента и снижения частоты вращения двигатель может использоваться совместно с редуктором.

Типовая схема:

MAXON RE 40 → редуктор → рабочий механизм

Использование редуктора позволяет получить более высокий выходной момент при меньшей скорости вращения.

Для построения системы с обратной связью дополнительно могут использоваться:

MAXON RE 40 → редуктор → энкодер → контроллер

Техническая документация MAXON для RE 40 предусматривает различные варианты комбинации двигателя с редукторами, датчиками и контроллерами.

Система управления

Двигатель постоянного тока может управляться с помощью специализированного контроллера скорости или сервопривода.

В зависимости от требований системы можно организовать:

• регулирование скорости;
• регулирование момента;
• позиционирование;
• реверсирование;
• работу с обратной связью;
• автоматическое поддержание заданной скорости.

Для высокоточных систем двигатель может комплектоваться датчиком положения и соответствующим контроллером.

 Категория товара

Электродвигатели → Двигатели постоянного тока → Щёточные двигатели DC → Промышленные приводы → MAXON RE 40

Тип: электродвигатель постоянного тока
Назначение: привод промышленного оборудования и автоматизированных систем
Серия: RE 40
Артикул: 148867

Комплект поставки

Базовая позиция:

• двигатель MAXON RE 40;
• Pt. No. 148867.

Дополнительные элементы — редуктор, энкодер, тормоз, контроллер и другие компоненты — не следует включать в стандартную комплектацию, если они отдельно не указаны в заказе.

 Коммерческие условия

Основные технические характеристики

Электрические характеристики

Для номинального напряжения 24 В двигатель имеет следующие основные параметры:

Рабочие характеристики

Двигатель способен работать в широком диапазоне скоростей. При номинальном напряжении без нагрузки частота вращения достигает 7580 об/мин.

При увеличении нагрузки скорость вращения уменьшается, а потребляемый ток и развиваемый момент увеличиваются.

Для продолжительной работы необходимо учитывать тепловой режим двигателя и допустимую рабочую область. Производитель указывает максимальную допустимую скорость 12 000 об/мин, рабочий диапазон температур от −30 до +100 °C и максимальную допустимую температуру обмотки +155 °C.

Механические характеристики

Размеры и механические характеристики приведены в технической документации MAXON RE 40.
