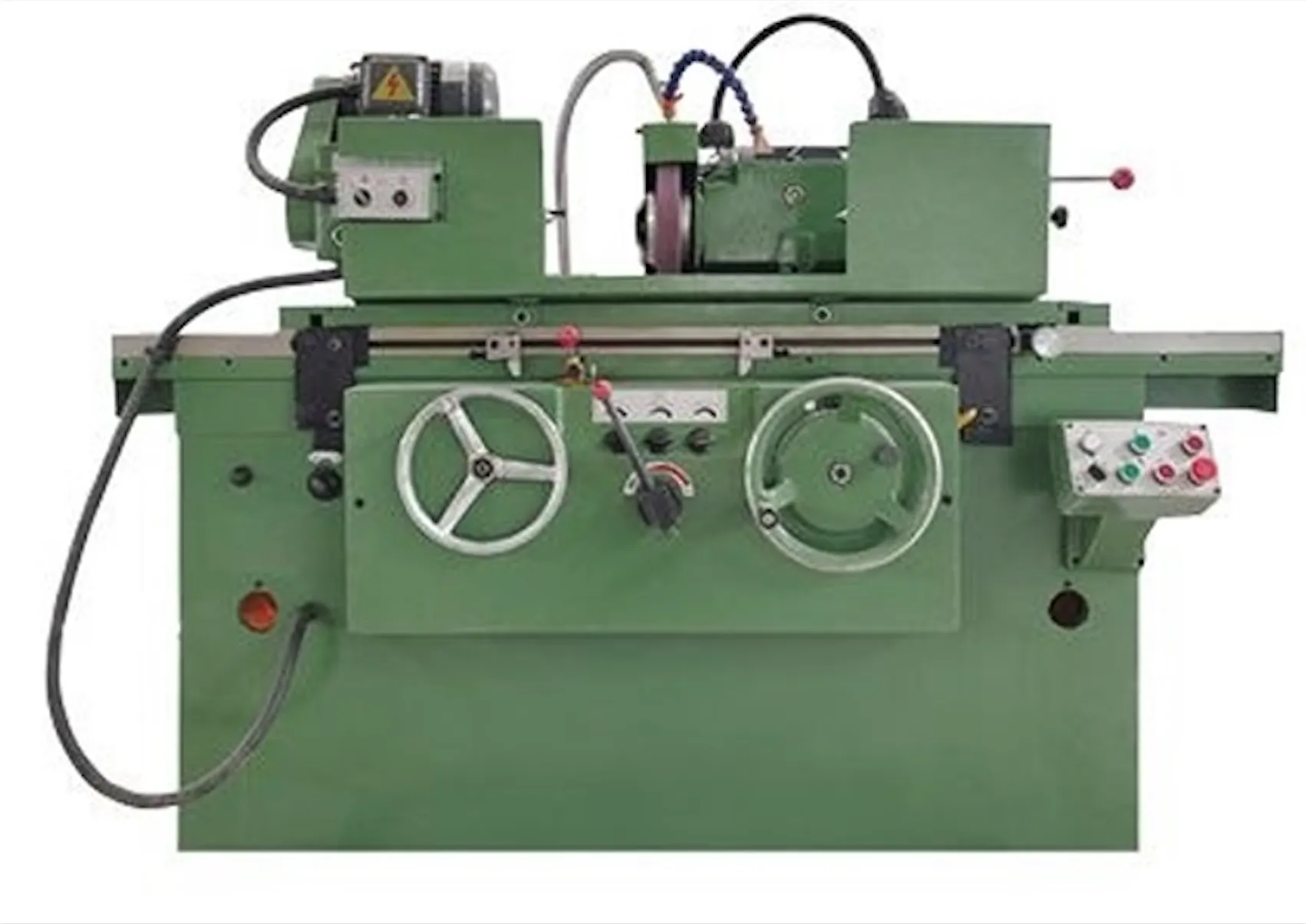

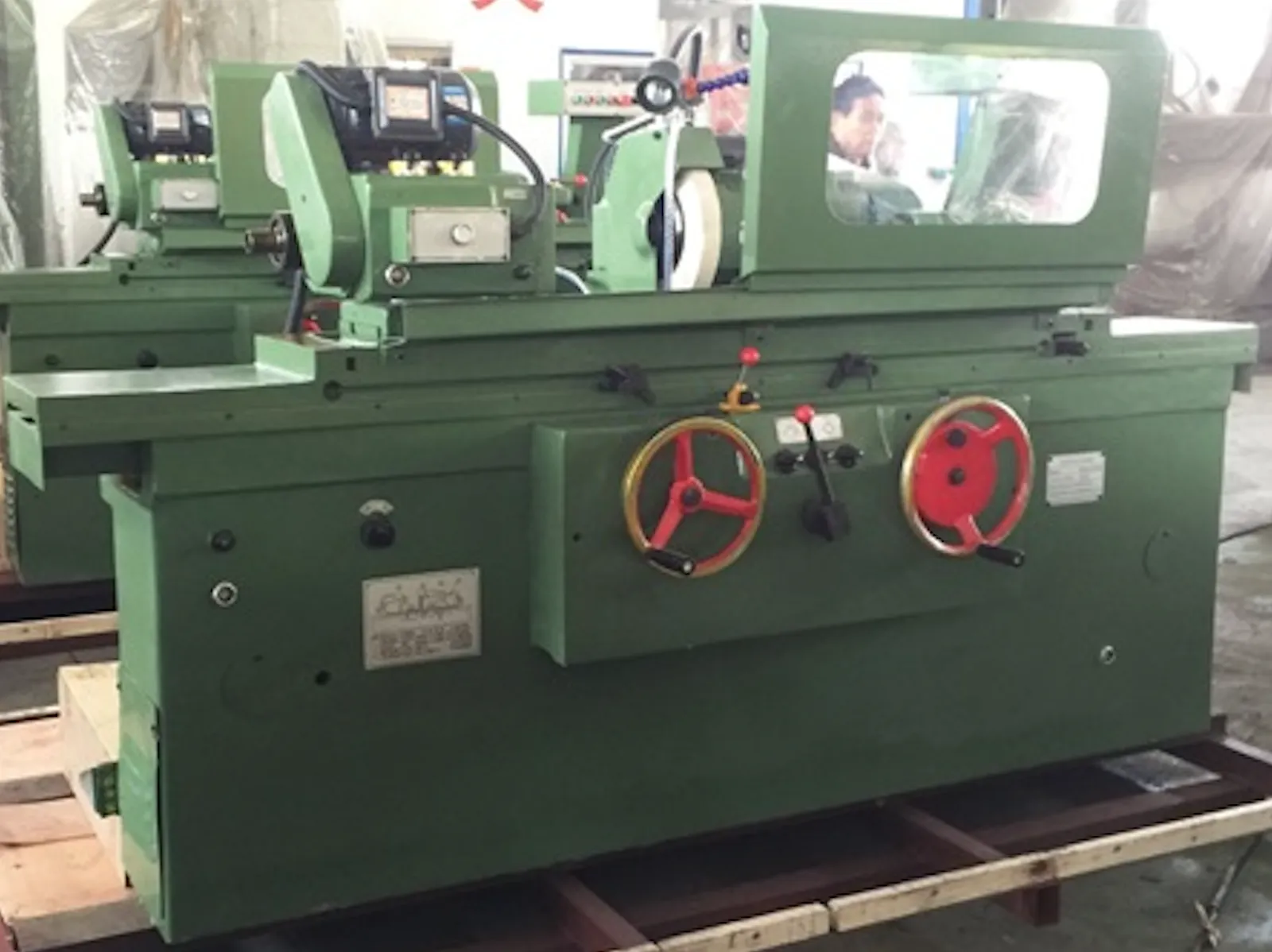

Круглошлифовальный станок M1320/500

1. Данный станок используется для шлифования цилиндрической, конической и ступенчатой цилиндрической поверхности, а также может использоваться для автоматического погружного или возвратно-поступательного осцилляционного шлифования торца. Он подходит для использования в электронике, керамике, металлической и других отраслях промышленности. Этот станок подходит для круглошлифовальной и торцевой шлифовальной обработки отдельных деталей и серийных производственных линий. Он подходит для шлифования в диапазоне наружного диаметра ¢-200 мм и длины шлифования 5-500 мм.
2. Станина станка изготовлена из цельного литья и подвергнута термической обработке, что обладает отличной жесткостью и сейсмостойкостью, стабильной точностью и долговечностью. Направляющая рельса станка имеет высокую твердость и геометрическую точность, а скользящая направляющая с плоским V-образным и гидростатическая смазка обеспечивают хорошую износостойкость направляющей станка и сохранение точности
3. Верстак и станина объединены плоскими и V-образными направляющими. Продольное перемещение верстака осуществляется двумя способами: гидравлическим и ручным.
4. Передняя и задняя бабки закреплены на верхнем верстаке, а расстояние между центрами можно свободно регулировать. Верхний верстак и нижний верстак синхронизированы, центральный вал расположен и два конца соответственно заблокированы прижимной пластиной. Верхний стол можно отрегулировать, отрегулировав винт для полного угла стола, который используется для регулировки шлифования конического вала。
5. В передней бабке используется подшипник конической скольжения, а шлифовка и шпинделя, и подшипника скоординированы, что обеспечивает высокую точность вращения и хорошую жесткость, что позволяет улучшить качество шлифования. На заднем конце шпинделя есть функция регулировки шкалы. Коническое отверстие на передней части шпинделя передней бабки может быть установлено с помощью конуса Морзе. Шпиндель передней бабки приводится в действие двухскоростным двигателем переменного тока, который преобразует колесо башни через клиновой ремень для получения шестискоростной скорости. При шлифовании заготовки выберите подходящую скорость вращения шпинделя, когда заготовка меньше, следует выбрать более высокую скорость шпинделя, когда заготовка больше, тяжелее, следует выбрать меньшую скорость, чтобы можно было получить точность заточки станка.
6. Задняя бабка оснащена втулочным шпинделем Морзе No 4, а шпиндель управляется усилием пружины для удержания заготовки и ножным переключателем для управления шпинделем в нормальном режиме работы, что удобно для разборки и сборки заготовки.
7. Схема подачи:  Рама шлифовального круга закреплена на подающем суппорте. Поперечная подача рамы шлифовального круга может использоваться гидравлическим давлением для микроавтоматической циклической подачи и быстрого продвижения, а маховик также может использоваться для получения как крупных, так и тонких подач.
8. Рама шлифовального круга: Система шпинделя использует схему из четырех передних и четырех задних подшипников, высокоточную конструкцию шпинделя с динамическим давлением, а цельная масляная ванна системы шпинделя удовлетворяет потребности в смазке и всегда поддерживает высокую точность вращения, жесткость и стабильность работы. Двигатель шлифовального круга закреплен на раме шлифовального круга, а шпиндель шлифовального круга приводится в движение ребристым ремнем.
9. Машина оснащена независимым баком охлаждающей жидкости, который может осуществлять внутреннее и внешнее охлаждение. Тщательно охладите заготовку, чтобы не допустить перегрева.
10. Станок оснащен масляной ванной камерой и гидравлической станцией в нижней части станины станка для обеспечения того, чтобы станок удовлетворял потребности в смазке верстака и подающего шнека в нормальных условиях работы.

Преимущества

• Станина из цельного литья с термообработкой — высокая жесткость и стабильность.
• Гидростатическая смазка направляющих для точности и износостойкости.
• Продольное перемещение верстака — гидравлическое и ручное.
• Регулируемые передняя и задняя бабки с точной настройкой.
• Шпиндель с двумя скоростями, высокая точность вращения.
• Отдельный бак охлаждающей жидкости предотвращает перегрев заготовки.
