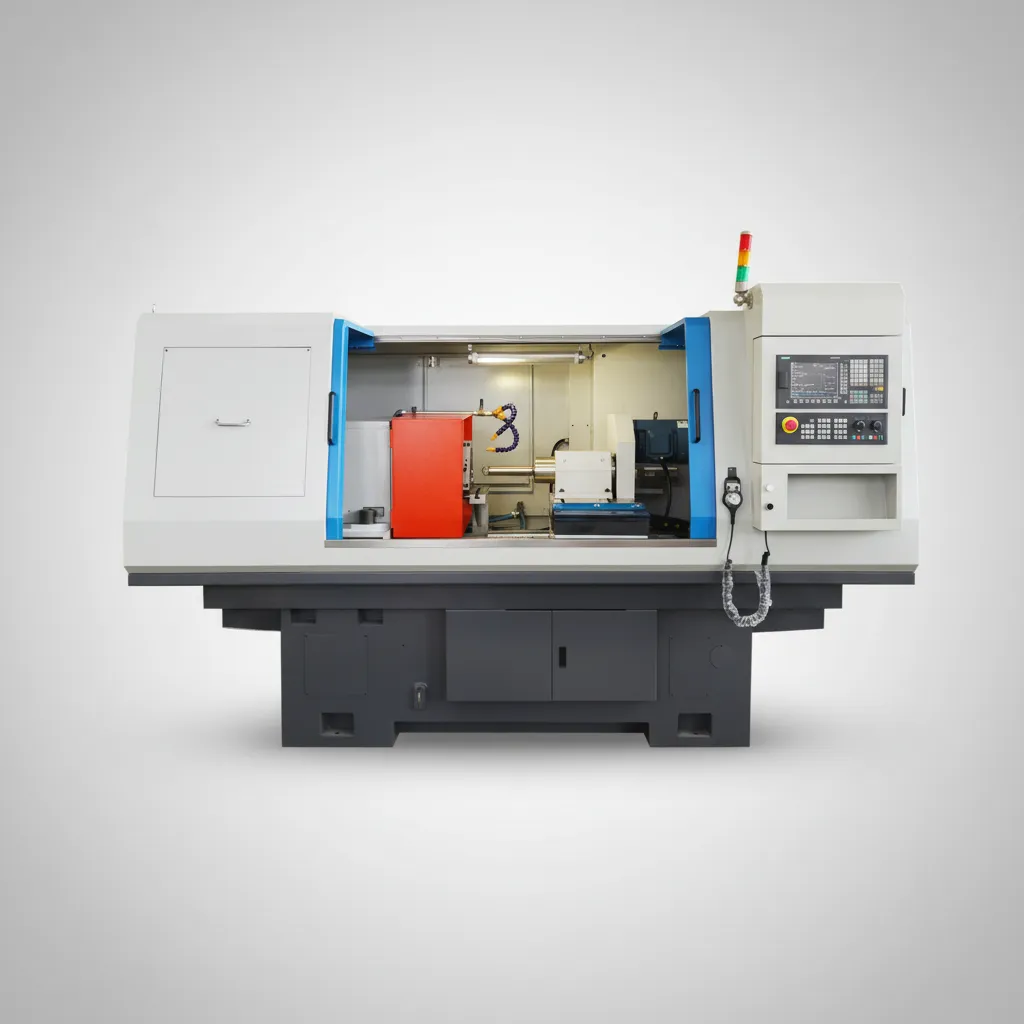

Токарно-шлифовальный станок для внутренних поверхностей с ЧПУ MK250
Высокоточный станок для внутреннего шлифования с ЧПУ для обработки крупных деталей MK250 — это современный станок для внутреннего шлифования с ЧПУ, предназначенный для высокоточной обработки внутренних цилиндрических, конических и торцевых поверхностей деталей диаметром до Ø500 мм и глубиной до 500 мм. Станок оснащен двумя комплектами высокоточных шпинделей шлифовального круга, системой ЧПУ Siemens 808 (или KND) с двухосевой интерполяцией и функцией автоматической правки круга. Точность обработки: овальность до 3 мкм, цилиндричность до 5 мкм, шероховатость Ra 0,4 мкм. Благодаря высокой жесткости станины, прецизионным направляющим и автоматической системе смазки, станок обеспечивает стабильное качество в серийном производстве. Идеальное решение для автомобильной, аэрокосмической, подшипниковой и общего машиностроения.
Цена:
Дополнительные услуги
Станок для внутреннего шлифования с ЧПУ MK250 — это высокотехнологичное оборудование, предназначенное для прецизионной обработки внутренних поверхностей деталей. Станок позволяет выполнять шлифование отверстий, уступов, торцевых поверхностей и конических отверстий с высокой точностью и повторяемостью.
Конструктивные особенности:
- Литая чугунная станина — высокая жесткость, эффективное гашение вибраций, пришабренные направляющие для точности монтажа.
- Возвратно-поступательное движение рабочего стола (ось Z) — плоские и V-образные направляющие с антифрикционным покрытием, привод от серводвигателя Siemens через ШВП.
- Подача шлифовальной бабки (ось X) — крестовые роликовые направляющие высокой точности, серводвигатель Siemens с прямым соединением через упругую муфту.
- Два комплекта высокоточных шпинделей — для внутреннего и торцевого шлифования, частота вращения 2450/4299 об/мин.
- Шпиндель заготовки — коробчатой конструкции на прецизионных роликовых конических подшипниках, четырехкулачковый патрон, бесступенчатая регулировка 0–320 об/мин.
- Автоматическая централизованная смазка — активация при запуске станка, надежная смазка всех подвижных узлов.
- Гидравлическая система — самостоятельный бак с лопастным насосом переменной производительности.
- Полностью закрытый кожух — порошковое покрытие, смотровое окно из армированного плексигласа для безопасности.
- Электрошкаф с кондиционером — поддержание постоянной температуры, степень защиты не ниже IP54.
Основные преимущества:
|
Преимущество |
Описание |
|
Экономия затрат на рабочую силу |
Возможность организации работы «один оператор – несколько станков», снижение зависимости качества от человеческого фактора |
|
Низкие требования к квалификации оператора |
Простая настройка без сложного программирования, предустановленные типовые циклы шлифования |
|
Высокая точность обработки |
Овальность 3 мкм, цилиндричность 5 мкм, шероховатость Ra 0,4 мкм |
|
Два комплекта шлифовальных шпинделей |
Возможность обработки внутренних и торцевых поверхностей без переустановки |
|
Автоматическая правка круга |
Интерполяционная правка круга с компенсацией по оси X, поддержание геометрии инструмента |
|
Высокая жесткость конструкции |
Литая чугунная станина с пришабренными направляющими, крестовые роликовые направляющие по оси X |
|
Полностью закрытый кожух |
Армированное смотровое окно для безопасности при разрушении круга |
|
Система ЧПУ Siemens 808 (или KND) |
Двухосевая интерполяция (X/Z), графическое моделирование, самодиагностика, журнал аварий |
|
Широкий диапазон обрабатываемых деталей |
Ø150–500 мм, глубина до 500 мм, масса до 500 кг |
|
Гибкость в производстве |
Подходит для мелкосерийного, серийного и крупносерийного производства |
Области применения:
|
Отрасль |
Примеры деталей |
|
Автомобильная промышленность |
Цилиндры, гильзы, втулки, корпуса, детали гидросистем |
|
Подшипниковая промышленность |
Внутренние кольца подшипников больших диаметров |
|
Аэрокосмическая промышленность |
Детали шасси, корпуса, втулки ответственного назначения |
|
Энергетика |
Втулки турбин, детали насосов, фланцы |
|
Гидравлика и пневматика |
Цилиндры, гильзы, корпуса клапанов |
|
Общее машиностроение |
Втулки, гильзы, корпуса редукторов, детали пресс-форм |
Конструкция и комплектующие:
|
Узел |
Описание / Характеристика |
|
Станина |
Литая чугунная, пришабренные или шлифованные направляющие |
|
Направляющие оси X |
Крестовые роликовые стальные направляющие высокой точности |
|
Направляющие оси Z |
Плоские и V-образные, с антифрикционным покрытием |
|
Привод осей X/Z |
Серводвигатели Siemens, соединение с ШВП через упругие муфты |
|
Шпиндель заготовки |
Коробчатая конструкция, прецизионные роликовые конические подшипники |
|
Шлифовальные шпиндели |
2 комплекта высокоточных шпинделей (внутреннее и торцевое шлифование) |
|
Зажимное приспособление |
Четырехкулачковый патрон |
|
Система смазки |
Централизованная автоматическая смазка |
|
Гидравлическая система |
Самостоятельный бак, лопастной насос переменной производительности |
|
Система охлаждения |
Независимая конструкция для охлаждения и промывки |
|
Кожух |
Полностью закрытый, порошковое покрытие, армированное смотровое окно |
|
Электрошкаф |
Отдельный, кондиционер, степень защиты IP54, маркировка проводов |
|
Освещение |
Герметичные влагозащищенные светильники (220 В) |
|
Сигнализация |
Трехцветный сигнальный фонарь |
Система ЧПУ (Siemens 808 / KND):
|
Функция |
Описание |
|
Двухосевая интерполяция |
X/Z для обработки цилиндрических и конических поверхностей |
|
Автоматическая правка круга |
Интерполяционная правка с компенсацией по оси X |
|
Самодиагностика |
Автоматическая проверка состояния станка |
|
Аварийная сигнализация |
Журнал аварий для анализа отказов |
|
Графическое моделирование |
Визуализация процесса обработки |
|
Типовые программы |
Предустановленные циклы шлифования |
|
Управление сроком службы круга |
Автоматический контроль износа инструмента |
|
Ручной пульт (handwheel) |
С выбором оси и множителя для наладки |
|
Ввод параметров |
Простой ввод размеров, данных круга, параметров шлифования |
|
Интерфейс RS232 |
Для ввода/вывода данных и программ |
Стандартная комплектация:
|
Компонент |
|
Система ЧПУ Siemens 808 (или KND) |
|
Серводвигатели Siemens для осей X и Z |
|
Шарико-винтовые пары осей X и Z |
|
Два комплекта высокоточных шлифовальных шпинделей |
|
Четырехкулачковый патрон |
|
Автоматическая централизованная система смазки |
|
Гидравлическая система с лопастным насосом |
|
Система охлаждения и промывки |
|
Полностью закрытый защитный кожух |
|
Кондиционер электрошкафа |
|
Освещение рабочей зоны |
|
Трехцветный сигнальный фонарь |
|
Переносной пульт ручного управления (handwheel) |
|
Стабилизатор напряжения |
|
Комплект документации |
|
Комплект ключей и инструментов для обслуживания |
Технические характеристики:
|
Параметр |
Значение |
|
Технологические возможности |
|
|
Диапазон шлифуемых внутренних диаметров |
Ø150 – Ø500 мм |
|
Максимальная глубина шлифования |
≤ 500 мм |
|
Вылет детали над станиной (внутри кожуха / снаружи) |
Ø500 мм / Ø750 мм |
|
Максимальная масса заготовки на шпинделе |
≤ 500 кг |
|
Перемещения |
|
|
Максимальный ход рабочего стола (ось Z) |
725 мм |
|
Максимальный ход шлифовальной бабки (ось X) |
200 мм |
|
Максимальный угол поворота шпинделя |
15° |
|
Скоростные параметры |
|
|
Скорость вращения заготовки (бесступенчатое регулирование) |
0 – 320 об/мин |
|
Скорость вращения шлифовального круга |
2450 / 4299 об/мин |
|
Точность обработки (на стандартном образце) |
|
|
Овальность (круглость) |
3 мкм |
|
Цилиндричность |
5 мкм |
|
Шероховатость поверхности |
Ra 0,4 мкм |
|
Разброс размеров (стабильность процесса) |
12 мкм |
|
Система ЧПУ |
|
|
Модель |
Siemens 808 (специальная версия) / KND (по выбору) |
|
Управляемые оси |
X, Z (двухосевая интерполяция) |
|
Интерфейсы |
RS232 (V2.4) |
|
Электропитание |
|
|
Напряжение |
380 В ± 10% |
|
Частота |
50 Гц ± 2 Гц |
|
Условия эксплуатации |
|
|
Температура окружающей среды |
0...45°C |
|
Влажность |
≤ 95% |
|
Удаленность от источников помех |
≥ 500 м (согласно ГОСТ) |
