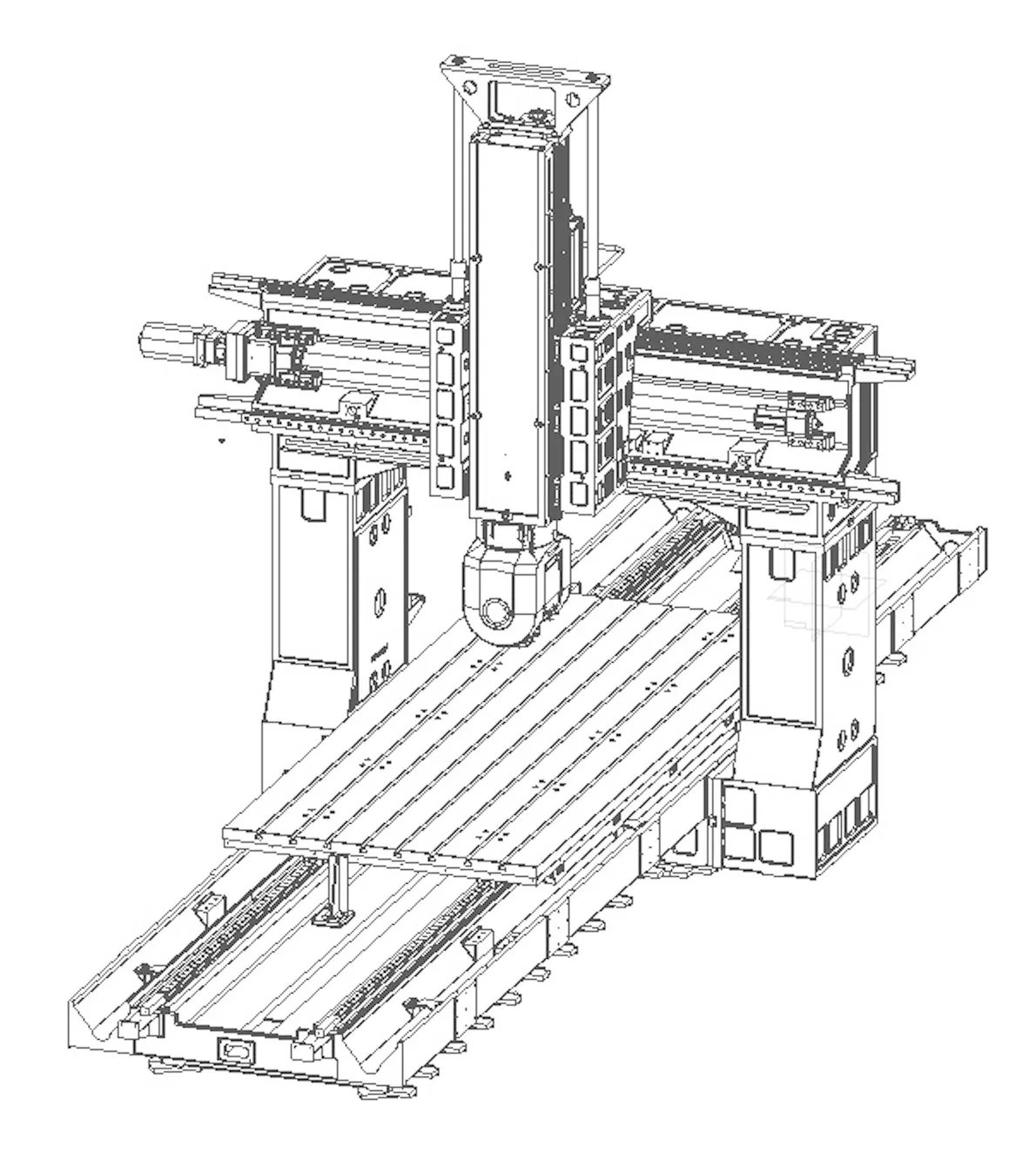

Трёхлинейный пятикоординатный портальный обрабатывающий центр GTM3022
Станок с ЧПУ для обработки крупногабаритных и сложных деталей с высокой точностью. Высокая точность позиционирования и повторяемость. Возможность обработки крупных и сложных деталей. Пятикоординатная головка для сложной геометрии. Системы ЧПУ Siemens 828D и серводвигатели с высокой динамикой. Надёжные комплектующие мировых брендов (FAG, HIWIN, Schneider, Okada). Станок сертифицирован и проверен на каждом этапе производства.
Цена:
Дополнительные услуги
Комплектация:
|
№ |
Компонент |
Бренд / Производитель |
Примечание |
|
1 |
Пятикоординатная головка |
Ibarmia |
T70 BT50 |
|
2 |
Подшипники ходового винта |
FAG, Германия |
X: 60×120 |
|
3 |
Ходовые винты |
HIWIN / THK, Тайвань |
X: 80×20, класс C3 |
|
4 |
Линейные направляющие |
HIWIN / PMI, Тайвань |
X/Y/Z: 55/55/55, роликовые |
|
5 |
Редукторы |
Nidec / Li-Ming, Япония/Тайвань |
- |
|
6 |
Муфты |
MISUMI / KTR |
- |
|
7 |
СМЦ |
Baotuo, Китай |
централизованная смазка |
|
8 |
Гидростанция разжима инструмента |
Langwei, Китай |
- |
|
9 |
Балансировочный цилиндр (Z) |
Xinyi, Китай |
- |
|
10 |
Охладитель |
Tongfei, Китай |
- |
|
11 |
Магазин инструментов |
Okada / Dejie |
BT50-30T |
|
12 |
ЧПУ, серводвигатели, приводы |
Siemens, Германия |
828D |
|
13 |
Основные электро-компоненты |
Schneider Electric, Франция |
- |
|
14 |
Пневмо-компоненты |
SMC / Airtac, Китай |
- |
Технические характеристики:
|
Параметр |
Ед. изм. |
Значение |
|
Рабочая поверхность стола |
мм |
3000 × 1800 |
|
Перемещение по осям X/Y/Z |
мм |
3500 / 2300 / 1300 |
|
Вылет шпинделя |
мм |
200–1500 |
|
Проем портала |
мм |
2200 |
|
Грузоподъемность стола |
кг |
12 000 |
|
Т-пазы (кол-во × ширина × шаг) |
/ |
8–22 × 200 |
|
Исполнение шпинделя |
/ |
Электрошпиндель BT50 |
|
Максимальная скорость шпинделя |
об/мин |
6000 |
|
Ходовые винты (X/Y/Z) |
мм |
80×20 / 63×16 / 63×10 |
|
Направляющие (X/Y/Z) |
мм |
55 (2×10 карет.) / 55 (2×5 карет.) / 55 (4×10 карет.) |
|
Быстрое перемещение |
м/мин |
10 / 10 / 10 |
|
Масса станка |
т |
30 |
|
Точность позиционирования |
мм |
X/Y/Z: 0,020 / 0,018 / 0,015 |
|
Повторяемость |
мм |
X/Y/Z: 0,018 / 0,015 / 0,012 |
|
Приводные двигатели |
/ |
Ось X: серводвигатель 1FK7105/3000 |
